Кронштейн настенный полноразмерный для купольных камер Redline RL-BR6

ПОЛНОРАЗМЕРНЫЙ КРОНШТЕЙН ДЛЯ КУПОЛЬНЫХ СТАЦИОНАРНЫХ И PTZ КАМЕР

Купольные камеры изначально создавались для потолочного монтажа. Их конструкция рассчитана на обзор сверху вниз, а корпус утоплен в плоскость. Но реальность объектов вносит коррективы: часто ставить камеру больше некуда, кроме стены. И здесь начинаются проблемы.

При установке купола непосредственно на стену оптическая ось оказывается параллельна фасаду. Половина кадра уходит в штукатурку, а пространство прямо под камерой и вдоль стены становится «мертвой зоной». В отличие от цилиндрических камер, которые изначально имеют выносной корпус и смотрят вдоль стены, купол без кронштейна теряет до 50% своего функционала. Для моделей с фиксированным объективом это приговор — довернуть картинку нечем. Для варифокалов — потеря смысла широкоугольных возможностей. А для PTZ куполов установка вплотную к стене делает бессмысленным сам поворот — вместо необходимого наклона и поворота на мониторе будет только вращение изображения по или против часовой стрелки.

Решение: полноразмерный вынос для любых куполов

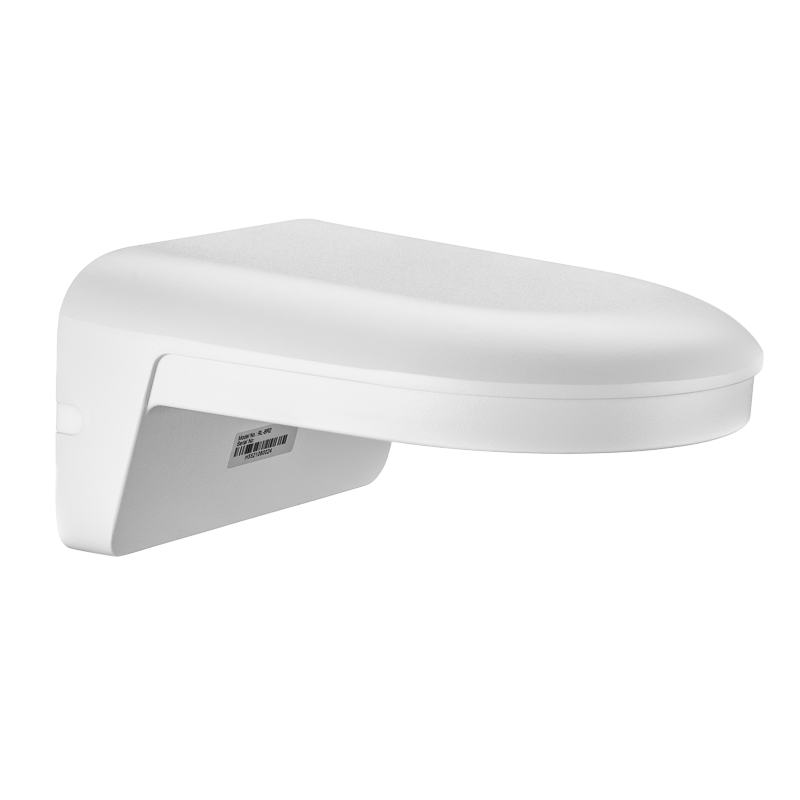

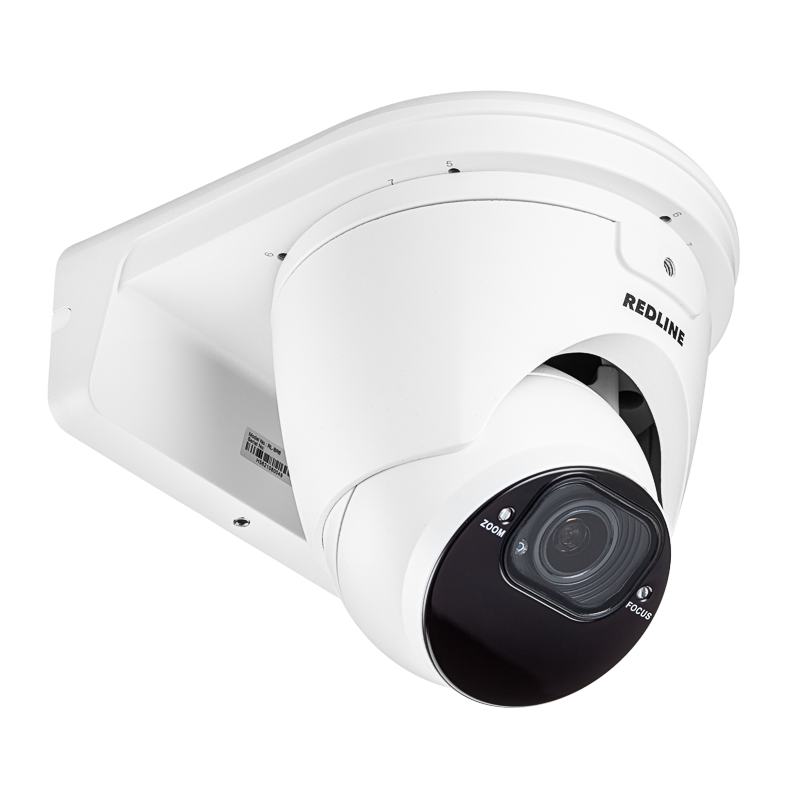

Настенный кронштейн RL-BR6 с выносом 200 мм превращает стену в полноценное место для любой купольной камеры Redline. Он смещает оптический узел далеко от плоскости стены, возвращая камере естественный обзор. Теперь купол видит не фасад, а периметр — вдоль стены и прямо под собой.

Кронштейн жестко фиксируется на стене. Кабель прячется внутри полой конструкции, выходя в посадочное место камеры или в монтажную коробку. Вынос 200 мм — оптимальный баланс: достаточно, чтобы убрать стену из кадра, но не превращать кронштейн в рычаг. Конструкция рассчитана на любые нагрузки, включая поворотные механизмы RL-IP84p4x и RL-IP88p5x.

Совместимость и расширение возможностей монтажа
RL-BR6 работает со всеми купольными камерами Redline:

• Стационарные купола с фиксированным и варифокальным объективом.

• Поворотные купольные камеры RL-IP84p4x и RL-IP88p5x — полноразмерный вынос обеспечивает им полный диапазон вращения без риска упереться в стену, что делает монтаж на стене таким же функциональным, как на потолке.

Более того, с помощью дополнительных адаптеров (для столба или угла здания) RL-BR6 позволяет устанавливать поворотные камеры на любых конструкциях: круглых опорах, углах фасадов, мачтах освещения. Это кардинально расширяет сценарии применения — теперь купольная PTZ-камера может работать не только под потолком, но и на стене, столбе или угле здания, сохраняя полную функциональность.

Итог
В отличие от монтажа «впритык»:

• Купольная камера перестает быть заложником плоскости — обзор становится таким же широким, как у цилиндрической на кронштейне.

• «Мертвые зоны» у стены исчезают: оператор видит, что происходит прямо под объективом.

• Поворотные камеры работают в полном диапазоне, не упираясь в фасад, и могут монтироваться где угодно — на стене, столбе, угле.

• Сохраняется эстетика купола — никаких торчащих проводов и громоздких конструкций.

ЗАЩИТА ОТ ПЕРЕГРЕВА — КОГДА СТЕНА РАБОТАЕТ КАК РАДИАТОР

Уличная камера летом работает в режиме постоянного перегрева. Прямые солнечные лучи нагревают корпус до +60°C и выше. Но есть скрытая угроза — стена. На солнечной стороне здания бетон или металл нагреваются до +70°C и начинают отдавать тепло камере. Электроника получает тепловой удар с двух направлений, матрица шумит, процессор троттлит, а в худшем случае камера просто выключается по перегреву.

Зимой ситуация зеркальна: промерзшая стена вытягивает тепло из камеры, провоцируя конденсат внутри купола при первом же снегопаде. Результат — запотевшая оптика и потеря изображения в самый ответственный момент.

Решение: воздушный зазор как терморегулятор
Настенный кронштейн RL-BR6 с выносом 200 мм создает воздушную прослойку между камерой и стеной. Эта прослойка работает как естественный теплоизолятор: летом стена греет воздух, который свободно циркулирует и уносит тепло, не передавая его камере. Зимой морозный поток омывает корпус, но стена не высасывает остаточное тепло камеры, так как прямой контакт отсутствует.

Принцип работы
Алюминиевый корпус кронштейна сам по себе хороший проводник, но его задача — не изолировать, а отводить тепло от камеры в воздух. Выносная конструкция работает как радиатор: нагретый воздух поднимается и уходит вверх, а снизу поступает более холодный. Камера висит в свободном пространстве, а не прижата к раскаленной плите.

Итог:
В отличие от установки вплотную к стене:

• Температура корпуса камеры летом ниже на 10-15°C за счет вентилируемого зазора.

• Исключен эффект «теплового удара» от нагретой стены.

• Зимой снижен риск конденсата — камера не контактирует с промерзшей поверхностью.

ЗАЩИТА — КРОНШТЕЙН КАК БРОНЯ И КАМУФЛЯЖ

открытое — значит уязвимое
При установке камеры на обычный уголок или пластиковый кронштейн все слабые места оказываются на виду. Кабель болтается снаружи — его можно перерезать, перетереть о стену или просто дернуть. Крепеж торчит — любой злоумышленник видит, куда крутить отвертку, чтобы снять камеру за минуту. А дешевый металл без покрытия начинает ржаветь через полгода, превращая эстетичный объект в образец халтуры. Сам кронштейн при этом часто не выдерживает даже случайного удара.

Решение: три уровня защиты в одном корпусе
RL-BR6 спроектирован так, чтобы не оставлять уязвимостей. Кабель спрятан, крепеж скрыт, а материал работает на десятилетия и выдерживает серьезные механические нагрузки.

Принцип работы и конструкция

1. Скрытая проводка — кабель под защитой
Кронштейн полый внутри. Кабель заводится со стороны стены, проходит по всей длине выноса и выходит прямо в посадочное место камеры или в монтажную коробку. Никаких проводов снаружи: их не перекусить, не перетереть, не вырвать случайно. Кронштейн сам становится монтажной коробкой, защищающей слаботочку по всей трассе.

2. Скрытый крепеж — антивандальный стандарт
Все точки крепления закрыты декоративными элементами или самой камерой. Снаружи не видно ни одного болта. Демонтировать камеру, не сняв предварительно кронштейн, невозможно. Злоумышленник не понимает, куда прикладывать инструмент, а попытки сорвать оборудование требуют времени и оставляют следы взлома.

3. Усиленная конструкция с классом IK10
Кронштейн выполнен из алюминия — легкого, но жесткого сплава. Он выдерживает ударные нагрузки, соответствующие классу защиты IK10 (энергия удара 20 Дж). Порошковая окраска не выгорает на солнце, не скалывается от вибрации и защищает металл от коррозии на годы вперед. Никакой ржавчины, потеков и выцветания. Кронштейн не деформируется при случайных ударах и надежно удерживает камеру даже в условиях вандальных рисков.

Итог:

В отличие от открытых уголков или пластиковых кронштейнов:

• Кабель не висит снаружи — исключены случайные повреждения и вандальные перекусы.

• Крепеж не виден — камеру нельзя снять отверткой за минуту.

• Алюминий с порошковой окраской не ржавеет и не теряет вид через сезон.

• Класс IK10 гарантирует, что кронштейн выдержит удар, не деформируясь.

УДОБСТВО МОНТАЖА — СПРОЕКТИРОВАНО ДЛЯ ПРОФЕССИОНАЛОВ

когда каждая установка — испытание на прочность
Монтаж настенного кронштейна с камерой часто превращается в акробатический этюд. Нужно одной рукой удерживать кронштейн с уже прикрученной камерой, второй — сверлить, третьей — заводить кабель. На высоте это не просто неудобно, а опасно. Ошибка в разметке — и отверстия не совпадают, перемеряй заново. А если внутри кронштейна не хватает места, протаскивание кабеля превращается в многочасовой квест с мылом и проволокой.

Решение: пошаговая система без лишних телодвижений
RL-BR6 спроектирован так, чтобы монтажник работал последовательно и безопасно. Никакой акробатики — только инженерная логика.

Конструкция: продумано до мелочей

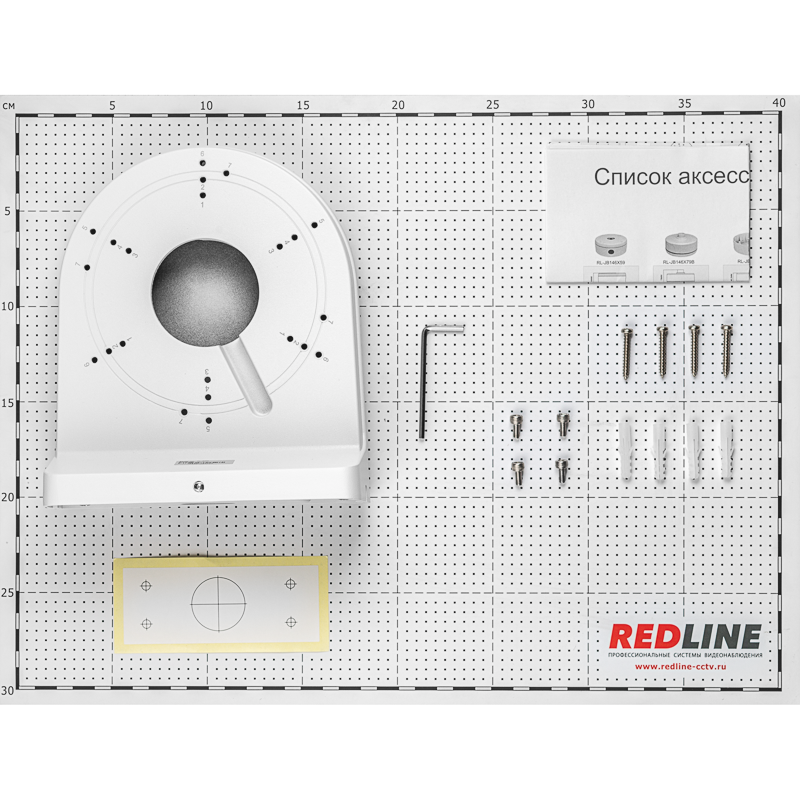

1. Трафарет-наклейка в комплекте — точность без рулетки

Разметка под крепления занимает максимум времени и дает больше всего ошибок. В RL-BR6 вложен трафарет-наклейка. Приклеил на стену, отметил отверстия, просверлил — идеальное совпадение с первого раза. Экономия 10-15 минут на каждой точке и никаких перекосов.

2. Легкая монтажная пятка — сначала база, потом всё остальное

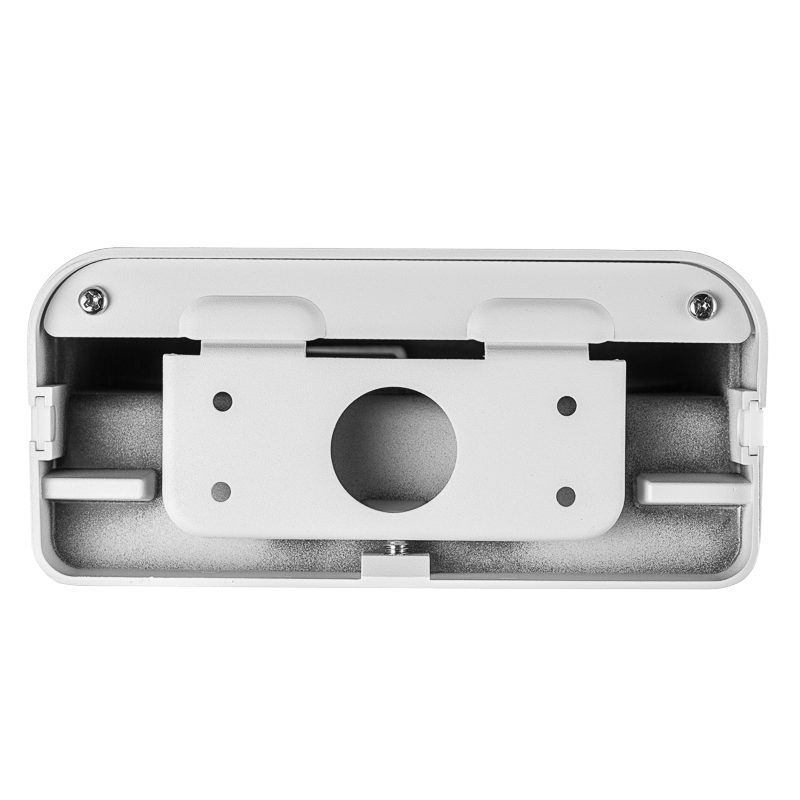

Кронштейн разделен на две части: монтажную пятку и выносную консоль. Сначала крепится только пятка — маленькая, легкая, удобная. Её легко удерживать одной рукой, выставлять уровень и сверлить. Никакого риска уронить тяжелый кронштейн с уже прикрученной камерой. После фиксации пятки на неё навешивается основная часть кронштейна с камерой. Всё просто и безопасно.

3. Достаточный внутренний объем — кабель лезет без вопросов
Внутри кронштейна достаточно пространства для протаскивания кабеля с запасом. Не нужно проталкивать провод "на грани фантастики" — он заводится свободно, без заломов и повреждений изоляции. При необходимости внутри можно даже выполнить коммутацию, не используя дополнительную коробку.

Итог:
В отличие от цельных кронштейнов, где камера висит на монтажнике все время установки:

• Монтажник не рискует уронить оборудование с высоты.

• Разметка занимает секунды, а не минуты с перемером.

• Кабель заводится легко, без повреждений и нервов.

СОВМЕСТИМОСТЬ — ОДИН КРОНШТЕЙН ДЛЯ ВСЕХ КУПОЛОВ REDLINE

кронштейн подбирают под камеру, а не наоборот
Часто монтажник сталкивается с ситуацией: кронштейн есть, камера есть, но они не подходят. Посадочные места не совпадают, кабель некуда девать, а для сложных узлов приходится искать дополнительные коробки. В результате — танцы с бубном, доработки на коленке и потеря времени. Особенно остро это чувствуется, когда на объекте и стационарные купола, и поворотные камеры — под каждый тип нужен свой кронштейн.

Решение: RL-BR6 — универсальная платформа для любых куполов
RL-BR6 спроектирован так, чтобы закрыть все задачи с купольными камерами Redline. Конструкция предусматривает два сценария установки — от простого к сложному.

Сценарий 1. Прямая установка камеры

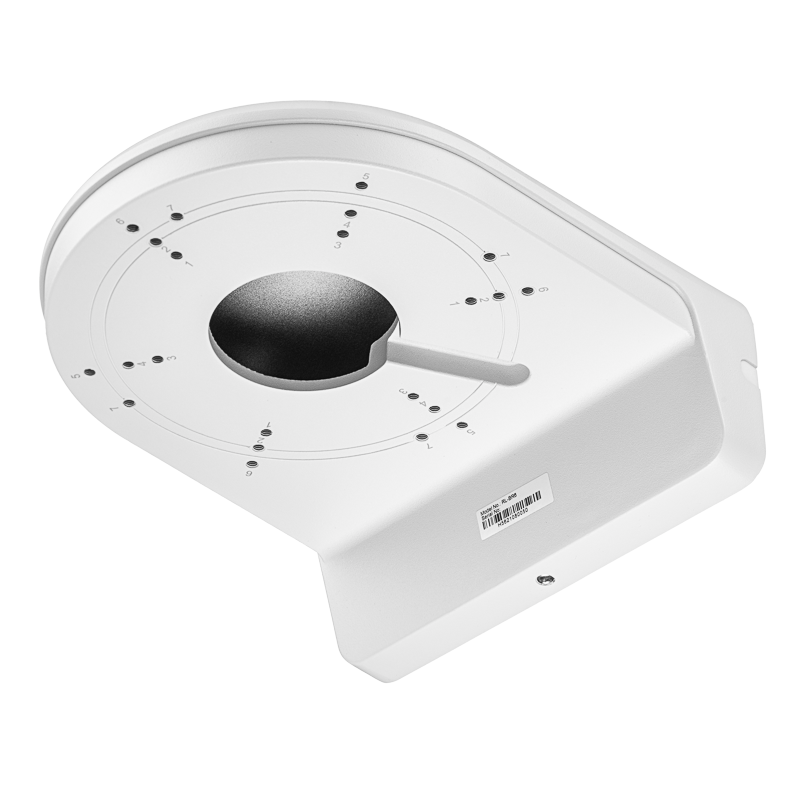

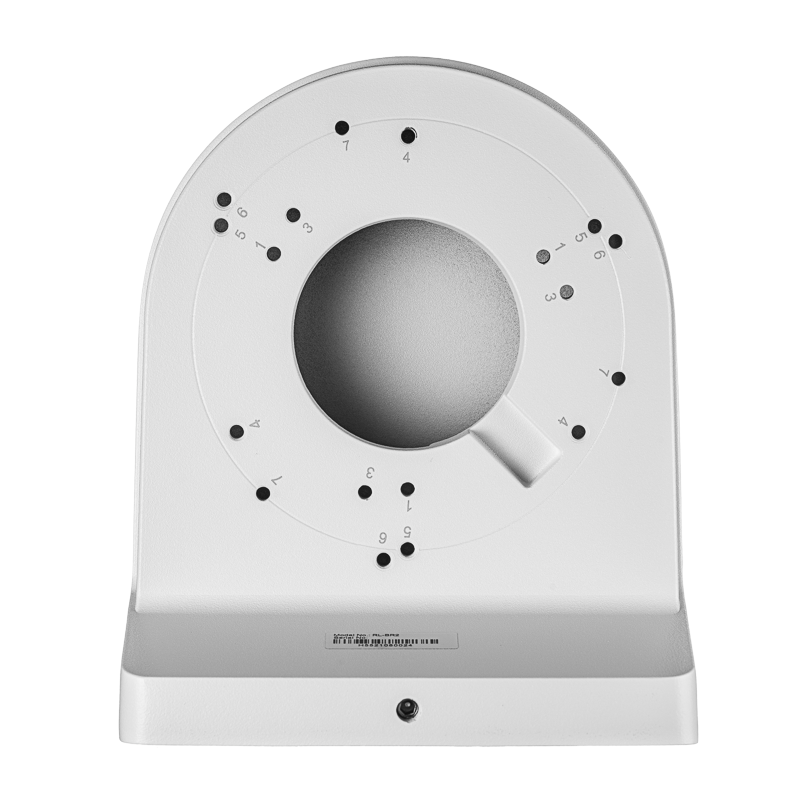

Если камера не требует дополнительного пространства для коммутации (питание + витая пара), её можно ставить напрямую на кронштейн. Посадочное место RL-BR6 совместимо со всеми купольными камерами Redline:

• Стационарные купола с фиксированным и варифокальным объективом.

• Поворотные купольные камеры RL-IP84p4x и RL-IP88p5x.
  Кабель заводится через полую часть и подключается прямо в камере. Минимум деталей, максимум скорости.

Сценарий 2. Установка через монтажную коробку
Если камера имеет расширенный функционал (аудио, тревога, RS485) или требуется аккуратно спрятать соединения, используется монтажная коробка. RL-BR6 совместим с коробками RL-JB100х46 и RL-JB100х56. В этом случае:

• Кронштейн крепится к стене.

• На него навешивается монтажная коробка.

• Все соединения выполняются внутри коробки.

• Сверху ставится камера.
