Кронштейн настенный компактный Redline RL-BR1

ПОЛНОРАЗМЕРНЫЙ ПОДВЕС ДЛЯ КУПОЛЬНЫХ КАМЕР ЧЕРЕЗ МОНТАЖНУЮ КОРОБКУ

Купольные камеры созданы для потолка. При установке на стену впритык они «страдают»:

• Засветка – отражённый свет от фасада или солнце бьют прямо в объектив, матрица «слепнет».

• Вода на куполе – капли задерживаются на сфере, размывая картинку (нет естественного стока).

• Мёртвые зоны – оптическая ось параллельна стене, половина кадра уходит в штукатурку, а пространство под камерой не контролируется.

В отличие от цилиндрических камер, у которых выносной корпус решает эти проблемы, купол без кронштейна теряет до 50% функционала. Усугубляют ситуацию негерметичные соединения, открытые RJ-45 и хрупкие пластиковые коробки, создающие риски окисления, вандализма и кибератак.

Решение: полноразмерный вынос для любых куполов

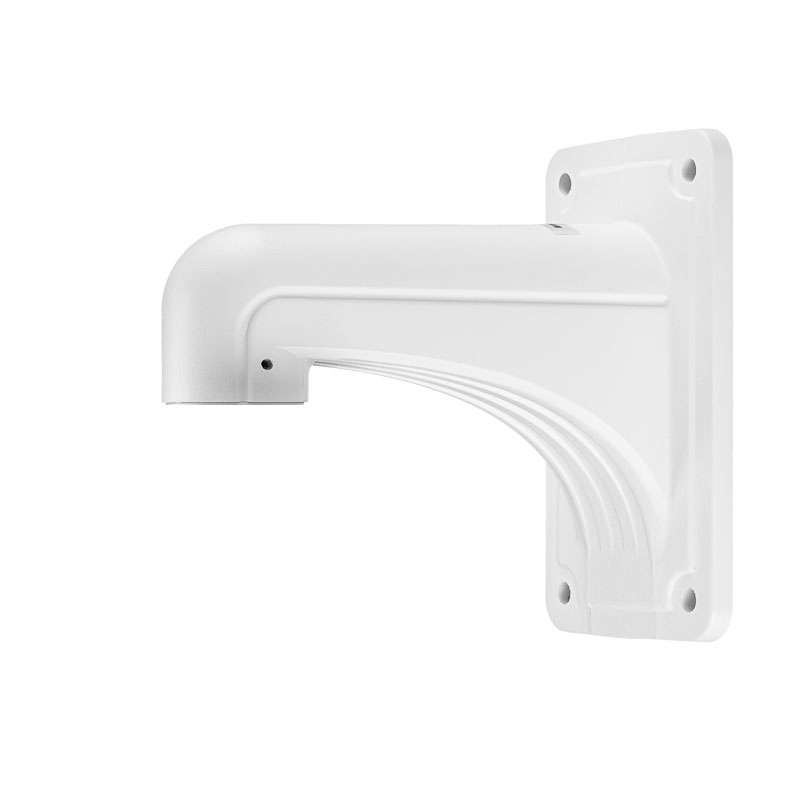

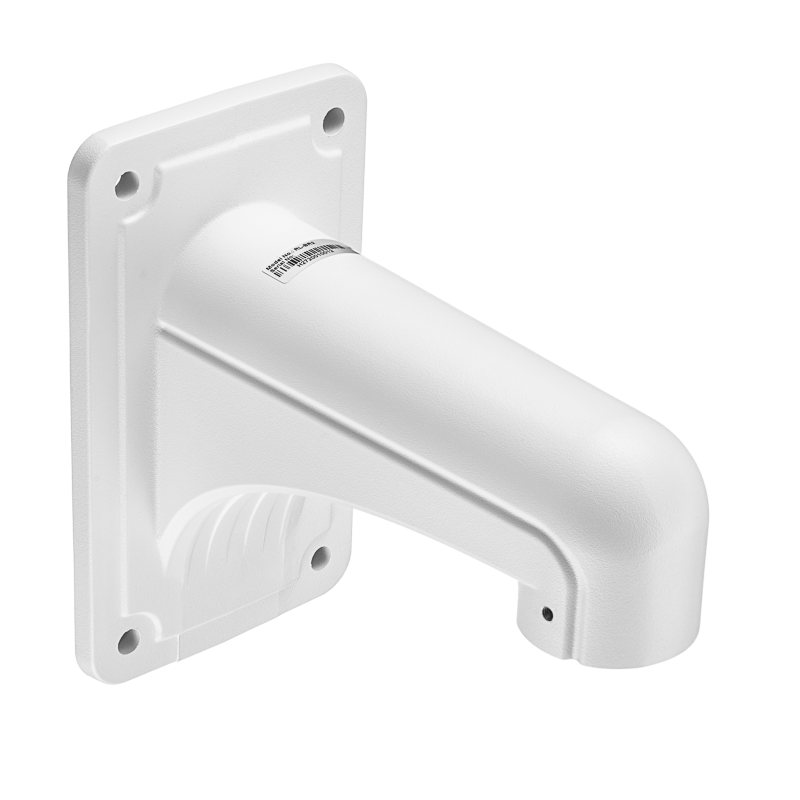

RL-BR1 – это алюминиевый подвес с выносом 150 мм. Он монтируется на стену, на него навешивается монтажная коробка (например, RL-JB100x56B с индексом B), а уже на коробку устанавливается купольная камера. Такая схема обеспечивает:

• Правильную геометрию – вынос убирает стену из кадра, исключает засветки и позволяет стекать воде с купола.

• Полную защиту соединений – все кабели (питание, сеть, аудио, тревога, RS485) коммутируются внутри коробки.

• Единый защищенный конструктив – от стены до кабельного ввода камеры.

Принцип работы

1. Крепление кронштейна: На стену с помощью трафарета (в комплекте) монтируется RL-BR1 – прочный алюминиевый подвес с порошковой окраской (IK10).

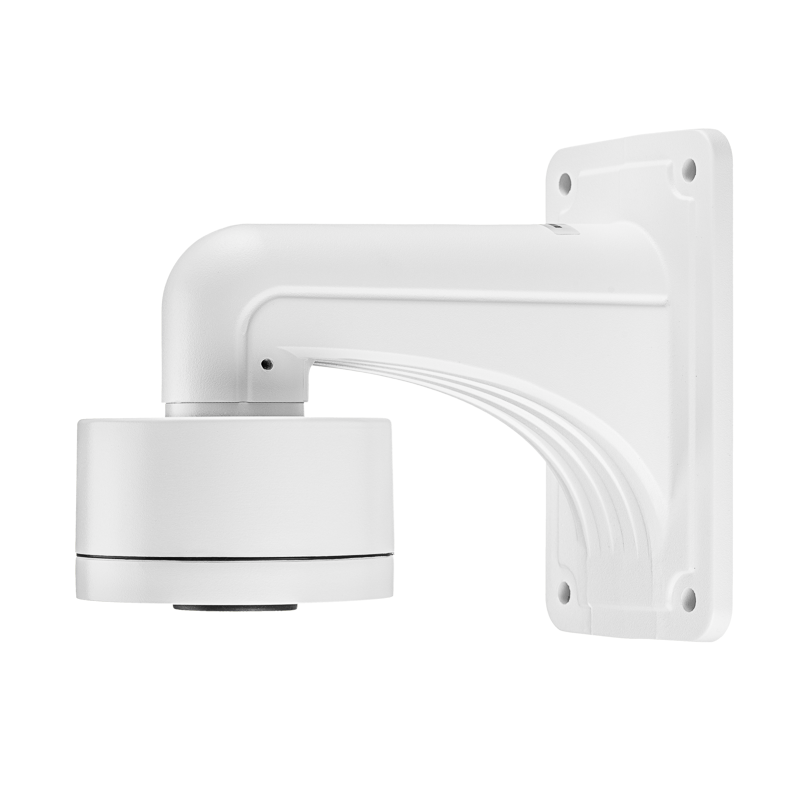

2. Навеска монтажной коробки: На кронштейн навешивается монтажная коробка с индексом B (RL-JB100x56B). Кронштейн имеет штатное посадочное место под коробку.

3. Коммутация кабелей: Внутрь коробки через гермовводы заводятся кабели. Выполняется подключение всех интерфейсов. Металлический корпус коробки экранирует сигнал (клетка Фарадея), защищая от электромагнитных наводок.

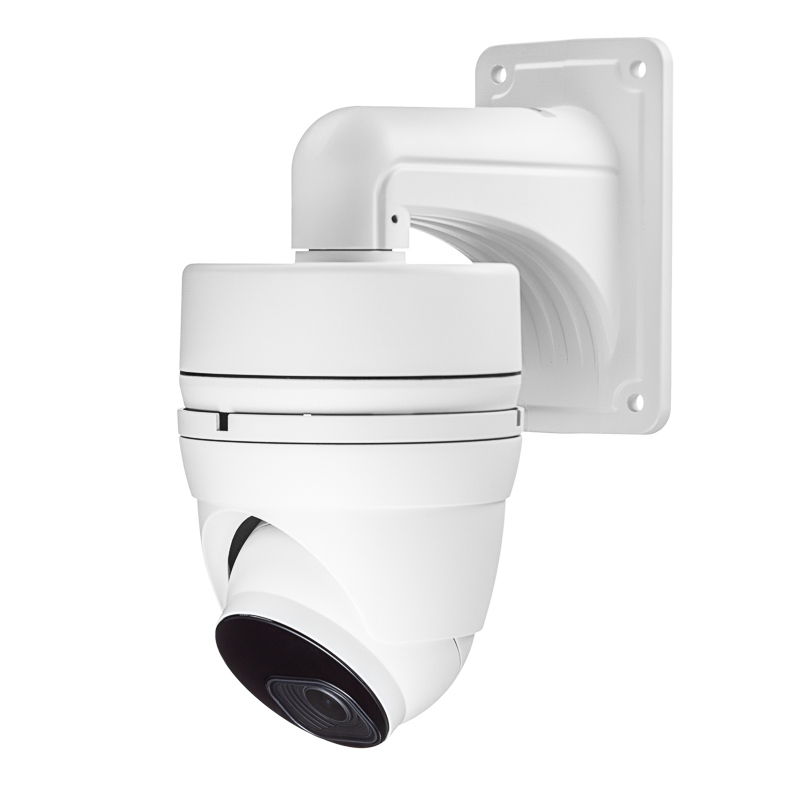

4. Установка камеры: Купольная камера крепится на коробку. Кабель из коробки выходит непосредственно в посадочное место камеры – нет открытых проводов.

5. Герметизация: Крышка коробки с силиконовым уплотнителем и шестигранными винтами обеспечивает IP67 и блокирует несанкционированный доступ к RJ-45.

ЗАЩИТА — КРОНШТЕЙН КАК БРОНЯ И КАМУФЛЯЖ

открытое — значит уязвимое
При установке камеры на обычный уголок или пластиковый кронштейн все слабые места оказываются на виду. Кабель болтается снаружи — его можно перерезать, перетереть о стену или просто дернуть. Крепеж торчит — любой злоумышленник видит, куда крутить отвертку, чтобы снять камеру за минуту. А дешевый металл без покрытия начинает ржаветь через полгода, превращая эстетичный объект в образец халтуры. Сам кронштейн при этом часто не выдерживает даже случайного удара.

Решение: три уровня защиты в одном корпусе
RL-BR1 спроектирован так, чтобы не оставлять уязвимостей. Кабель спрятан, крепеж скрыт, а материал работает на десятилетия и выдерживает серьезные механические нагрузки.

Принцип работы и конструкция

1. Скрытая проводка — кабель под защитой

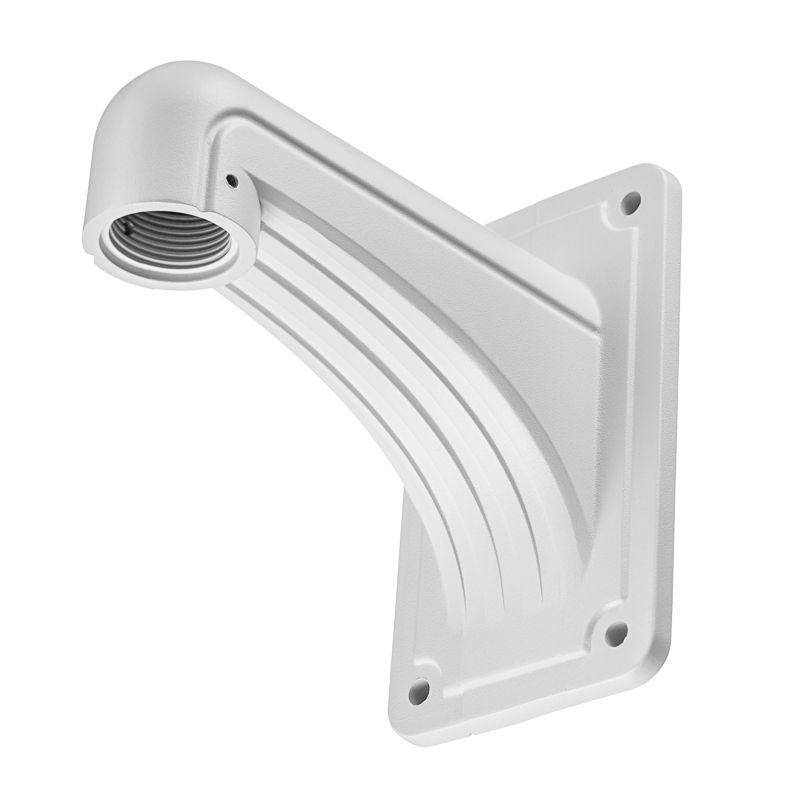

Кронштейн полый внутри. Кабель заводится со стороны стены, проходит по всей длине выноса и выходит прямо в монтажную коробку. Никаких проводов снаружи: их не перекусить, не перетереть, не вырвать случайно. Кронштейн сам становится монтажной коробкой, защищающей слаботочку по всей трассе.

2. Усиленная конструкция с классом IK10
Кронштейн выполнен из алюминия — легкого, но жесткого сплава. Он выдерживает ударные нагрузки, соответствующие классу защиты IK10 (энергия удара 20 Дж). Порошковая окраска не выгорает на солнце, не скалывается от вибрации и защищает металл от коррозии на годы вперед. Никакой ржавчины, потеков и выцветания. Кронштейн не деформируется при случайных ударах и надежно удерживает камеру даже в условиях вандальных рисков.

Итог:

В отличие от открытых уголков или пластиковых кронштейнов:

• Кабель не висит снаружи — исключены случайные повреждения и вандальные перекусы.

• Алюминий с порошковой окраской не ржавеет и не теряет вид через сезон.

• Класс IK10 гарантирует, что кронштейн выдержит удар, не деформируясь.

ДВА ВАРИАНТА ВВОДА КАБЕЛЯ И СИЛОВОЙ АНКЕРНЫЙ КРЕПЁЖ

Кронштейн RL-BR1 спроектирован так, чтобы закрыть оба сценария прокладки кабеля и обеспечить надёжную фиксацию на любых стенах – бетонных, кирпичных, газоблочных.

Конструктивные особенности:

1. Два вида вывода кабеля

   • Снизу (через отверстие в корпусе) – для внешней прокладки, когда кабель идёт по стене и заводится в кронштейн снизу. Идеально, если штробить стену нельзя или не нужно.

   • Через основание (со стороны стены) – для внутренней протяжки, когда кабель выходит из стены прямо за кронштейном. Основание имеет технологическое отверстие, которое точно совмещается с кабельным выводом из стены.

   Оба варианта позволяют полностью скрыть кабель внутри полой конструкции кронштейна, не оставляя открытых петель и не требуя дополнительных коробов.

2. Силовой крепёж в комплекте

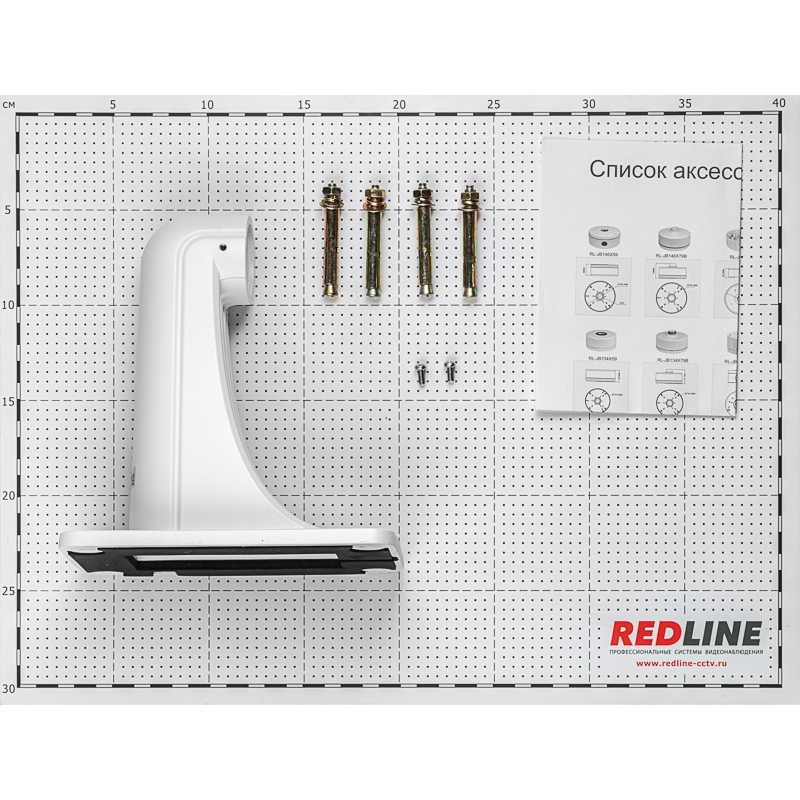

   В комплект поставки входят анкерные болты (или дюбели с шурупами под бетон/кирпич), рассчитанные на фиксацию кронштейна к стене с запасом прочности. Анкеры обеспечивают:

   • Надёжное удержание конструкции весом до 15 кг (камера + монтажная коробка + сам кронштейн).

   • Устойчивость к вибрациям и ветровым нагрузкам.

   • Отсутствие люфта со временем – в отличие от пластиковых дюбелей, анкеры не «гуляют» в стене.

   Установщику не нужно ехать в магазин за крепежом – всё уже в коробке.

СОВМЕСТИМОСТЬ — ОДИН КРОНШТЕЙН ДЛЯ ВСЕХ КУПОЛОВ REDLINE

В основе совместимости лежит единый стандарт посадочных мест и кабельных каналов:

1. RL-BR1 + монтажная коробка с индексом «B» (например, RL-JB100x56B). Кронштейн имеет штатное крепление для навески коробок данной серии. Коробка обеспечивает герметизацию IP67, экранирование сигнала и защиту от вандалов. Сборка производится в три движения: кронштейн на стену → коробка на кронштейн → камера на коробку.

2. RL-BR1 + переходник (наприимер, RL-BR8 - переходник для установки RL-POE.BOX на кронштейн RL-BR1)

3. Кабельная магистраль. Все элементы (кронштейн, коробка, удлинитель) имеют сквозные полости для прокладки кабеля. Монтажник протягивает проводку один раз — от стены до камеры, не думая о стыках и переходниках.

Совместимость с камерами и аксессуарами

• Камеры: кронштейн через коробку RL-JB100x56B совместим с купольными камерами Redline с фиксированным объективом,

• Аксессуары: адаптеры для монтажа на столб, угол здания или козырек крыши.
