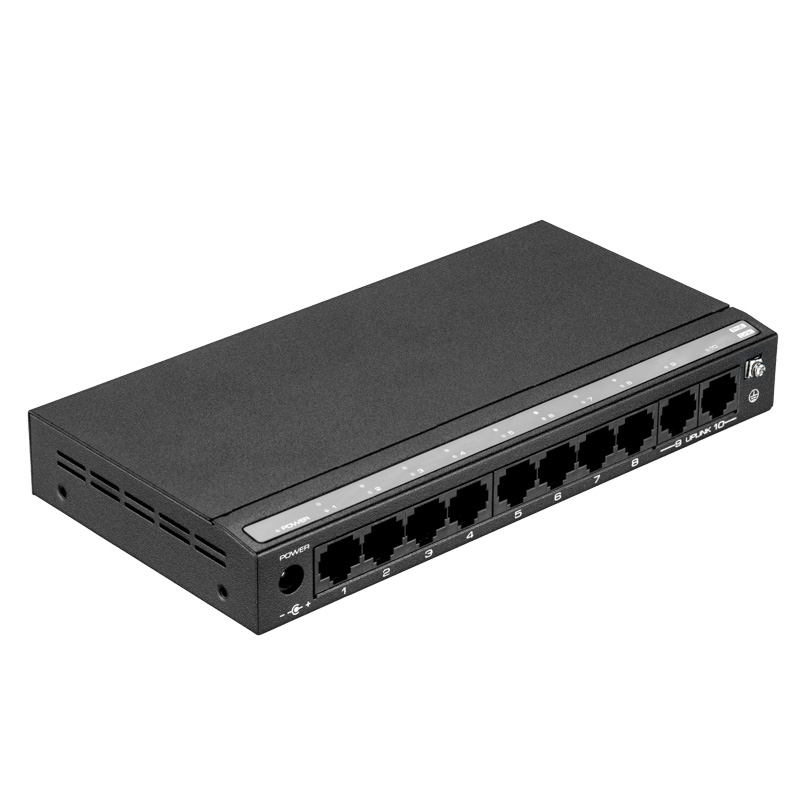

8-портовый POE коммутатор с 2 Uplink 100 Мбит/с RL-SW8P2.SE

АРХИТЕКТУРА REALTEK: АППАРАТНОЕ СОВЕРШЕНСТВО ПРОТИВ ПРОГРАММНЫХ КОМПРОМИССОВ

В основе коммутатора RL-SW8P2.SE — связка двух чипов Realtek: коммутационного процессора и специализированного PoE/PSE-контроллера. Это не просто «коробка с розетками», а интеллектуальный распределитель энергии, который понимает физику работы современных IP-камер и ведет с ними непрерывный диалог.

В отличие от дешевых коммутаторов, построенных на базе MCU (микроконтроллеров с программным управлением питанием), работающего как грубый рубильник («воткнул — подал напряжение — молись, чтобы не сгорело»), RL-SW8P2.SE реализует полноценный протокол взаимодействия, похожий на диалог: «Кто ты? Сколько энергии тебе нужно? Готов ли я столько дать? Не случится ли короткое замыкание?». Такой подход исключает сюрпризы, характерные для дешевых коммутаторов, где тесты Sifos фиксируют полное несоответствие стандартам, отсутствие защиты от КЗ и перегрузок с катастрофически медленным отключением.

Этот процесс, называемый PoE Handshake (рукопожатие), состоит из нескольких обязательных этапов, гарантирующих безопасность и эффективность питания.

Этап 1: Детекция — проверка «свой-чужой».
Подается безопасное низкое напряжение (2,8–10 В, ток менее 5 мА). Коммутатор «щупает» кабель в поисках сигнатурного резистора 25 кОм — опознавательного знака любого PoE-устройства. Для надежности процедура выполняется дважды. Нет резистора (подключен обычный компьютер, принтер или другое non-PoE оборудование) — питание на порт не подается никогда. Есть резистор — процесс переходит к классификации.
В отличие от MCU, где на контактах постоянно дежурит опасное напряжение, RL-SW8P2.SE абсолютно безопасен на этапе монтажа: монтажник может спокойно разделывать кабель, не боясь искр и повреждения инструмента.

Этап 2: Классификация — запрос энергетического паспорта.
Коммутатор повышает напряжение до 14,5–20,5 В и отправляет классификационные импульсы, фактически спрашивая: «Кто ты и сколько тебе нужно энергии?» Устройство отвечает, указывая свой класс мощности (от 0 до 4) в соответствии со стандартами IEEE 802.3af/at:

• Class 0–3 — до 15,4 Вт (базовые камеры, одноабонентские IP домофоны).
• Class 4 (PoE+) — до 30 Вт (камеры с обогревом, PTZ, точки доступа, панели вызова многоквартирного домофона).

Благодаря этому RL-SW8P2.SE понимает, с кем имеет дело, и резервирует необходимый бюджет, но не «мертвым грузом» (как примитивные системы, которые просто блокируют мощность по максимуму), а с возможностью гибкого перераспределения между портами.

Этап 3: Динамическое управление — умная экономия общего бюджета.
Современные IP-камеры общаются с коммутатором на более тонком уровне через протокол LLDP. Камера может сообщить: «Я способна потребить до 30 Вт, но сейчас, днем, мне нужно только 8. Я возьму 8, но оставлю за собой право попросить еще, когда включу подсветку или начну зумирование». Коммутатор фиксирует это и держит запас в общем бюджете, мгновенно реагируя на изменение аппетитов. Благодаря аппаратной логике Realtek RL-SW8P2.SE способен перераспределять мощность между портами в реальном времени, не допуская сброса питания даже при кратковременных пиках.

ИТОГ: RL-SW8P2.SE — это не просто «удлинитель» с PoE, а фундамент надежной, безопасной и масштабируемой системы видеонаблюдения, которая экономит ваши деньги сегодня и готова к росту завтра.

ГИБКИЙ БЮДЖЕТ ПИТАНИЯ: ОТ 96 ДО 120 ВТ С УМНЫМ РАСПРЕДЕЛЕНИЕМ ПО ПОРТАМ

Суммарная мощность блока питания — фундамент энергоснабжения ваших устройств. RL-SW8P2.SE предлагает двухуровневое масштабирование и интеллектуальное распределение энергии за счет комплектного блока питания 96Вт и поддержки опционального БП на 120Вт.

Каждый из 8 портов поддерживает стандарты IEEE 802.3af/at (PoE/PoE+) и способен выдать до 30 Вт. Этого достаточно для любых современных устройств: камер с ИК-подсветкой, PTZ-камер, точек доступа и IP-телефонов.

Реальные сценарии использования с бюджетом 96 Вт:

• Периметр из 8 камер с ИК-подсветкой – восемь камер (по ~12 Вт) суммарно потребляют около 96 Вт. Идеально для складов, парковок и производственных объектов.

• Смешанный объект – две PTZ-камеры (по 25 Вт) + четыре уличные камеры с ИК (по 8 Вт) + две точки доступа (по 5–6 Вт). Суммарная нагрузка около 92–96 Вт – стабильная работа с запасом.

• Wi-Fi покрытие + видеонаблюдение – шесть камер (по 8–10 Вт) + две точки доступа (по 10–12 Вт). Итого около 80–90 Вт, остаётся резерв для пиковых нагрузок.

Динамическое управление питанием

RL-SW8P2.SE не просто суммирует паспортные мощности, а в реальном времени перераспределяет энергию между портами. Это позволяет эффективно использовать доступный бюджет и гарантирует стабильность даже при кратковременных пиках (включение ИК-подсветки, зумирование).

Коротко о главном:

✔ До 30 Вт на порт – поддержка любых PoE-устройств: камер, PTZ, точек доступа, IP-телефонов.
✔ 96 Вт внешнего питания – достаточно для 8 камер с ИК или смешанных конфигураций.
✔ Динамическое управление – энергия распределяется туда, где нужна в данный момент.

RL-SW8P2.SE – это надёжное и экономичное решение для объектов малого размера, где важна стабильность, безопасность и эффективное использование ресурсов.

ВНЕШНИЙ БЛОК ПИТАНИЯ: ПОЧЕМУ ЭТО ПРАВИЛЬНО

В дешевых коммутаторах на 4-8 портов блок питания часто встроен внутрь. Кажущееся удобство на практике оборачивается целым рядом проблем: перегрев и ускоренная деградация компонентов, риски пробоя высокого напряжения на слаботочные линии, невозможность наращивания мощности, сложность и дороговизна ремонта из‑за необходимости демонтажа всего устройства, а также увеличенные габариты, затрудняющие установку в ограниченном пространстве. RL-SW8P2.SE использует внешний БП — и вот почему это принципиально лучше.

Холодная электроника = долгий срок службы. Встроенный БП греет сам себя и греет начинку коммутатора — чипы, конденсаторы, трансформаторы. Каждые +10°C сокращают жизнь компонентов вдвое. Внешний БП выносит тепло наружу. Внутри корпуса остаются только холодные чипы Realtek, работающие в щадящем режиме. Это годы надежной работы без деградации.

Безопасность и защита от помех. Внутренний БП — источник высокого напряжения (220 В) внутри корпуса, где проходят слаботочные сигналы. Со временем изоляция стареет, растет риск пробоя на линии данных. RL-SW8P2.SE выносит опасное напряжение наружу: внутри остаются только безопасные цепи PoE (до 57 В). Это исключает наводки на передачу данных и защищает камеры от пробоя высоким напряжением при аварии. Особенно актуально для объектов с нестабильной сетью или плохим заземлением.

Масштабирование. Начали с БП 96 Вт — через год докупили на 120 Вт и увеличили мощность. Со встроенным блоком такой номер не пройдет: там мощность зашита намертво, придется менять весь коммутатор.

Ремонт без демонтажа. Если встроенный БП выходит из строя, приходится снимать коммутатор со стены, везти в сервис или менять целиком. Часы простоя, вызов монтажника, лишние деньги. В RL-SW8P2.SE блок питания внешний. Сгорел? Отключил, заменил за минуту — система снова работает. Коммутатор даже не трогали.

Коротко: быстрая замена без снятия, отсутствие нагрева внутри, компактные размеры и апгрейд без замены устройства. Внешний БП — не экономия на спичках, а осознанное техническое решение для тех, кто считает деньги вдолгую.

ДВА UPLINK-ПОРТА: ОПТИМАЛЬНО ДЛЯ ВИДЕОНАБЛЮДЕНИЯ

При построении системы видеонаблюдения с возможностью записи на NVR и доступа к нему через интернет важно грамотно организовать сеть: камеры должны видеть регистратор, а регистратор — иметь выход в интернет. Обычный коммутатор с одним uplink-портом заставляет выбирать, что важнее, или плодить лишнее оборудование.

К чему приводит этот выбор?
Если подключить и NVR, и единственный uplink POE коммутатора к роутеру, регистратор и камеры "увидят" друг друга, но при зависании роутера связь с регистратором прервется — запись остановится.

Если подключить uplink напрямую к NVR регистратор с камерами то друг друга увидят,ма вот интернет для удаленного доступа и уведомлений пропадет. Попытка использовать дополнительный коммутатор усложняет схему, требует места в щитке и создает лишние точки отказа.

RL-SW8P2.SE решает эту задачу аппаратно — в нем предусмотрено два независимых Uplink-порта.

Как это работает

• PoE-порты занимают камеры.

• Первый Uplink подключается к видеорегистратору (NVR).

• Второй Uplink идет к роутеру для выхода в интернет.

Всё подключается одновременно, без дополнительных разветвителей и без необходимости занимать порты на роутере. Коммутатор сам выступает связующим звеном.

Главное преимущество — независимость локальной сети
Если роутер завис или перезагружается, связь между камерами и регистратором не прерывается. Они продолжают обмениваться данными напрямую через коммутатор, потому что uplink-порты работают параллельно, а это значит, что запись на NVR не останавливается.

Удобство монтажа и масштабирования
Два uplink-порта освобождают от необходимости тянуть отдельные линии или использовать промежуточные свитчи. Компактный коммутатор становится центром звезды, где сходятся все устройства объекта. При этом пропускная способность uplink-портов (100 Мбит/с) гарантирует, что трафик с нескольких камер не создаст узкого горлышка.

Коротко:
✔ Два независимых uplink — регистратор и роутер одновременно.
✔ Локальная сеть не зависит от внешнего интернета — запись продолжается даже при сбоях роутера.
✔ Экономия портов на роутере — не нужен дополнительный коммутатор.

PLUG AND PLAY ДЛЯ ВИДЕОНАБЛЮДЕНИЯ БЕЗ МОРОКИ

В малых системах видеонаблюдения сеть строится по принципу одноранговой (peer-to-peer). Камеры общаются напрямую с регистратором, а регистратор выходит в интернет через роутер. Никаких сложных маршрутов, виртуальных сетей (VLAN) и приоритезации трафика здесь не требуется. Более того, система безопасности должна быть максимально автономной и не зависеть от корпоративной IT-инфраструктуры. Именно поэтому коммутаторы для таких задач делают неуправляемыми (то есть без управления через веб интерфейс)— они работают по принципу Plug-and-Play.

Достаточно подключить камеры к PoE-портам, а регистратор и роутер — к Uplink-портам. На этом всё.

Минимум настроек — максимум стабильности

Управляемые коммутаторы хороши в офисных сетях, где нужно разграничивать доступ или настраивать приоритеты для VoIP. В системе видеонаблюдения это лишнее. Зачем вам веб-интерфейс, в который вы зайдёте один раз при установке и больше никогда не откроете?

RL-SW8P2.SE работает по принципу «воткнул и забыл». Камеры получают питание и связь автоматически, регистратор их видит, интернет работает. Детекцию устройств, защиту от перегрузок, распределение бюджета коммутатор берёт на себя.

Для кого это важно

Для монтажников, которые не хотят настраивать каждый объект часами. Для владельцев магазинов и частных домов, которые просто хотят, чтобы камеры работали. Часто вы заходите в настройки домашнего роутера? Здесь так же.

Надёжность без посредников

В неуправляемом коммутаторе нечему ломаться программно. Нет прошивки, которая слетит, нет веб-сервера, который зависнет. Только аппаратная логика. Система будет работать годами без вмешательства.

Коротко:
✔ Никаких настроек — включил и работает
✔ Идеально для типовых объектов — камеры, регистратор, интернет
✔ Не требует специальных знаний
✔ Максимальная надёжность — нечему зависать

RL-SW8P2.SE для тех, кто не хочет быть сисадмином. Просто подключите и занимайтесь своими делами.

3 ФУНКЦИИ, НОЛЬ ПРОБЛЕМ: АППАРАТНЫЙ ИНТЕЛЛЕКТ

Универсальные телекоммуникационные коммутаторы часто не учитывают специфику работы с камерами. Redline RL-SW8P2.SE ориентирован на построение сетей видеонаблюдения, сохраняя статус неуправляемого, оснащён четырьмя аппаратными функциями, которые активируются микро‑переключателем на корпусе. Никакого ПО, никаких настроек – просто выбрали нужный режим и забыли.

CCTV – связь на 250 метров без удлинителей
Стандартный Ethernet кабель ограничен 100 метрами. Режим CCTV, реализованный в PHY‑чипе Realtek, снижает скорость до 10 Мбит/с (для видеопотока этого достаточно) и увеличивает дальность подключения до 250 метров. Включили DIP‑переключатель – и можете монтировать камеру там, где раньше требовался промежуточный коммутатор или удлинитель.

Одновременно с включением режима CCTV активируется и режим POE watchdog

PoEwatchdog– аппаратный контроль состояния для каждой камеры
IP‑камеры иногда зависают- такова реальность. В RL-SW8P2.SE функция PoE watchdog построена на встроенном механизме Keep Alive чипа Realtek. Камера постоянно отправляет служебные импульсы MPS (Maintain Power Signature), подтверждая, что она жива.

Чип Realtek выдерживает технологическую паузу 300–400 миллисекунд, чтобы убедиться, что пропадание сигнала Keep Alive (MPS) не связано с кратковременным сетевым сбоем или помехой.

Только если камера не отвечает дольше этого порога, коммутатор фиксирует зависание и инициирует перезапуск: снимает питание и подаёт его снова. Весь цикл «обнаружение → пауза → отключение → включение» занимает менее 1 секунды.

 Всё автоматически, без участия человека и выездов на объект. Активируется отдельным переключателем.

VLAN – защита сети от несанкционированного доступа
DIP‑переключатель VLAN включает аппаратную изоляцию портов друг от друга. Каждый PoE‑порт видит только uplink (регистратор/роутер), но не соседние порты. Если злоумышленник подключится к свободному порту или заменит уличную камеру своим устройством, он не получит доступа к остальным камерам и внутренней сети. Заодно подавляются сетевые штормы – система становится стабильнее. В этом режиме так же активируется и POE Watchdog

Коротко:
✔ CCTV– 250 метров по витой паре (аппаратный режим PHY)
✔ PoE watchdog – автоматический перезапуск камер при зависании (watchdog на базе Keep Alive)
✔ VLAN – изоляция портов для защиты от посторонних

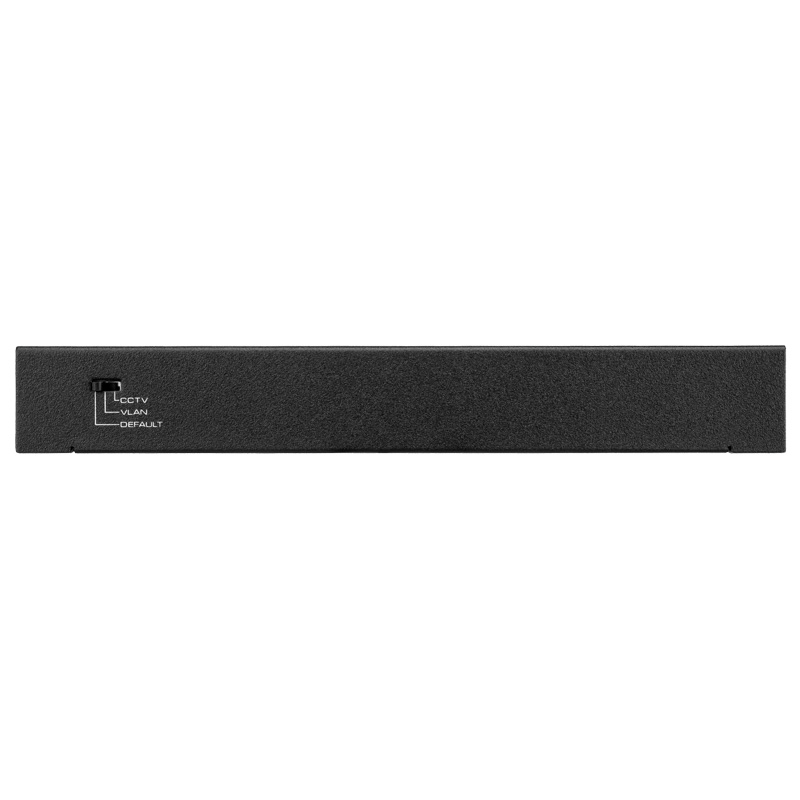

Все функции включаются одним микро‑переключателем на корпусе – без захода в веб‑интерфейс, без сложных манипуляций. Просто переключили под свою задачу – и коммутатор готов к работе. RL-SW8P2.SE – это инструмент, заточенный под видеонаблюдение, где важны надёжность и простота.

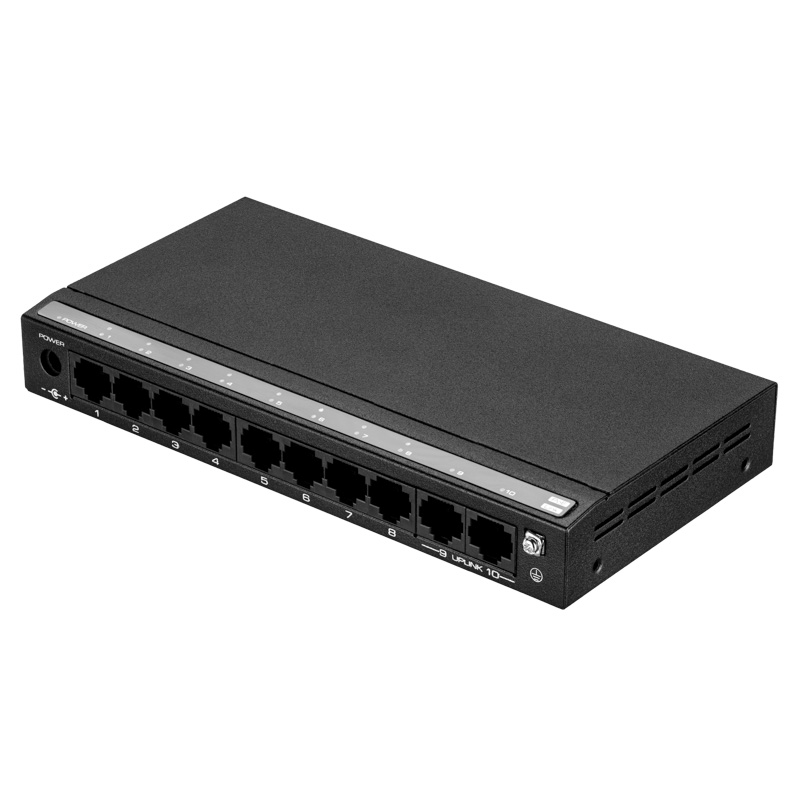

ИНДИКАЦИЯ ПОРТОВ, КОТОРУЮ ВИДНО ВСЕГДА

В профессиональном монтаже каждая деталь влияет на скорость установки и удобство эксплуатации. В коммутаторе RL-SW8P2.SE реализованы два простых, но важных решения, которые оценят монтажники и интеграторы.

Индикация, которую всегда видно
Обычно светодиоды статуса портов располагают на передней панели. Это удобно, пока коммутатор лежит на столе. Но стоит закрепить его на стене или в монтажном шкафу — и индикация оказывается сбоку или вообще не видна. В RL-SW8P2.SE индикаторы вынесены на верхнюю панель и расположены под углом 45 градусов. Теперь неважно, как установлен коммутатор:

• На стене или в шкафу — вы видите статус портов, глядя на устройство снизу или с уровня глаз.

• На столе или полке — индикаторы отлично читаются сверху.

Никаких лишних движений, чтобы проверить, работает ли камера. Всё видно сразу.

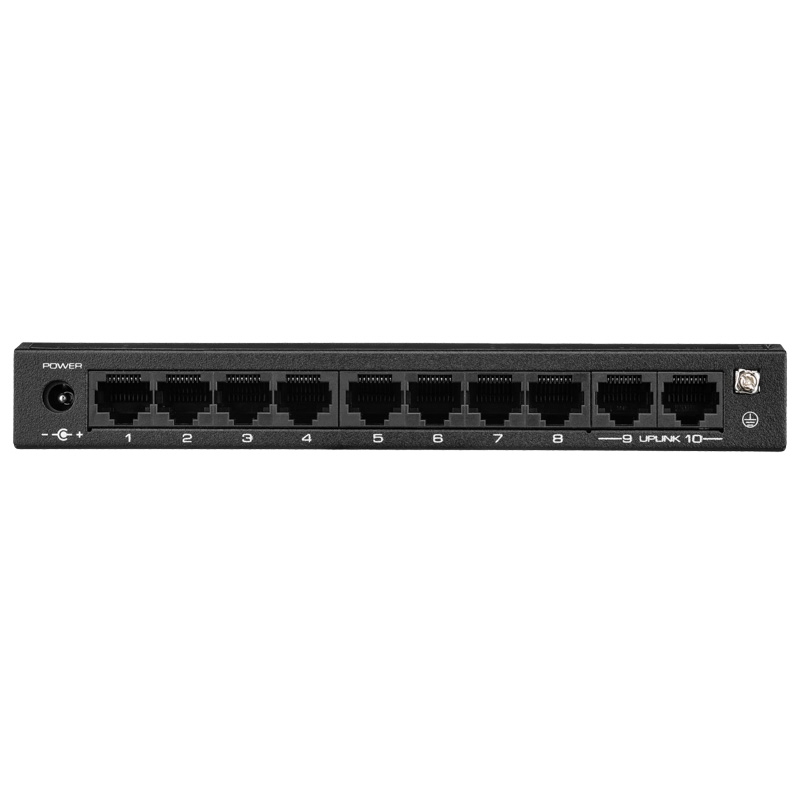

Все подключения с одной стороны
Разъём питания вынесен на переднюю панель, рядом с PoE-портами. Это значит, что все кабели — и питания, и Ethernet — подключаются с одной стороны. Никаких проводов, торчащих сзади или сбоку. Аккуратно, эстетично, удобно при монтаже в ограниченном пространстве. Не нужно тянуться к задней стенке или продумывать обход кабелей — просто подключил и закрепил.

Продумано для реальной работы
RL-SW8P2.SE создан для тех, кто монтирует системы десятками. Удобная индикация экономит время при пусконаладке и диагностике. Единая сторона подключения упрощает укладку кабелей и делает объект визуально опрятным. Мелочи? Возможно. Но именно из таких мелочей складывается профессиональный инструмент.

FLEXiFIX - УСТАНОВКА БЕЗ КОСТЫЛЕЙ И ТРАТ

Коммутатор RL-SW8P2.SE создан для реальных условий установки, где место часто не выбирают — используют то, что есть. За подсобным помещением, на стене в коридоре, в щитке рядом с счётчиками, а иногда и в проходной между турникетом и столом охранника. Система крепления FlexiFix позволяет разместить устройство любым удобным способом без покупки дополнительных аксессуаров.

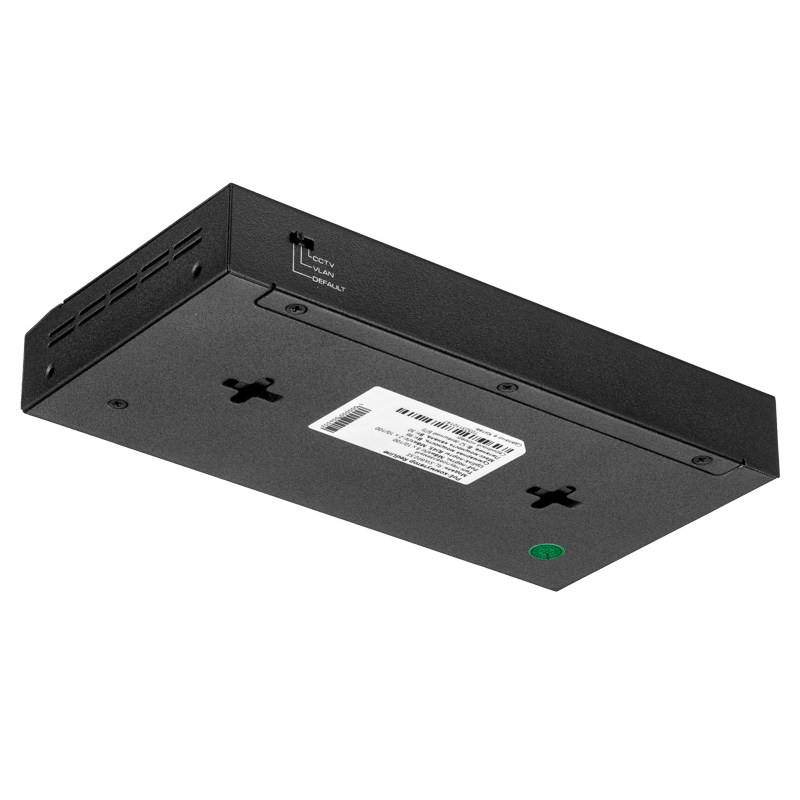

На стену — классика для открытого монтажа. Прорези в корпусе позволяют повесить коммутатор на саморезы за секунды. Например, в подсобке магазина, на стене в прихожей частного дома или в бытовке на стройплощадке — прикрутили и забыли.

В монтажный шкаф или короб — для установки в серверных стойках или электрощитах. Специальные пластиковые ушки надёжно фиксируют устройство на стандартной монтажной рейке + обеспечивают дополнительную изоляцию. Типичные места: щит автоматики в офисном здании, гостинице или подъезде жилого дома, где каждый сантиметр на счету.

Где угодно — компактные размеры и крепление на заднюю стенку позволяют разместить RL-SW8P2.SE внутри любых телекоммуникационных боксов. Например, в распределительной коробке на чердаке, в подвале или в техническом помещении, где не предусмотрено отдельное место под оборудование.

На стол или полку — для временных схем или пусконаладки. Резиновые ножки на нижней панели обеспечат устойчивость и защиту от скольжения. Пригодится на стройплощадке, в лаборатории или при тестировании системы перед монтажом.

Главное преимущество — монтажнику не нужно думать, как приладить устройство на объекте. FlexiFix покрывает все сценарии: от быстрого крепления на стену в подсобке до строгого индустриального монтажа в шкафу. Всё продумано, всё под рукой.

Коротко:
✔ На стену — прорези под саморезы.
✔ В шкаф — специальные ушки в комплекте.
✔ На стол — резиновые ножки внизу.

RL-SW8P2.SE устанавливается там, где нужно, и так, как удобно. Без лишних деталей, без компромиссов.

3 УРОВНЯ ЗАЩИТЫ: НАДЕЖНОСТЬ НА УРОВНЕ ПРОМЫШЛЕННОГО ОБОРУДОВАНИЯ

Система видеонаблюдения должна работать бесперебойно в любых условиях — в жару и холод, при скачках напряжения и электромагнитных помехах. RL-SW8P2.SE спроектирован с запасом прочности и оснащен трехуровневой аппаратной защитой, гарантирующей сохранность оборудования даже в экстремальных ситуациях.

Первый уровень — входное питание
Коммутатор выдерживает импульсные перенапряжения до 8 кВ по внешнему блоку питания и грозовые разряды до 6 кВ на сетевых интерфейсах. Даже при близком ударе молнии или мощных помехах в электросети электроника останется целой.

Второй уровень — защита портов
Все порты устойчивы к электростатическим разрядам до 8 кВ — монтажники могут не бояться статики при подключении кабелей.

Защита от короткого замыкания реализована аппаратно в PoE/PSE-контроллере Realtek. В чип встроены независимые схемы мониторинга тока и напряжения для каждого порта — они работают на физическом уровне, без участия программ. Как только ток превышает порог КЗ, аппаратный компаратор мгновенно отключает питание порта, сохраняя дорогостоящее оборудование. Время срабатывания — эталонные 62,5 мс, что в 20 раз быстрее, чем в дешевых MCU-коммутаторах, где короткое замыкание ведет к выгоранию порта.

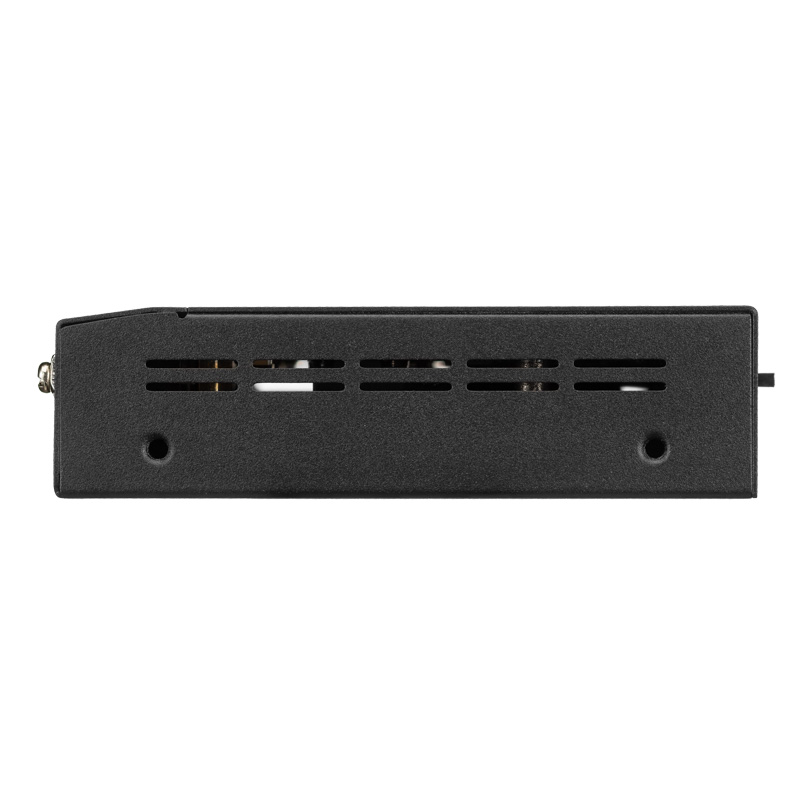

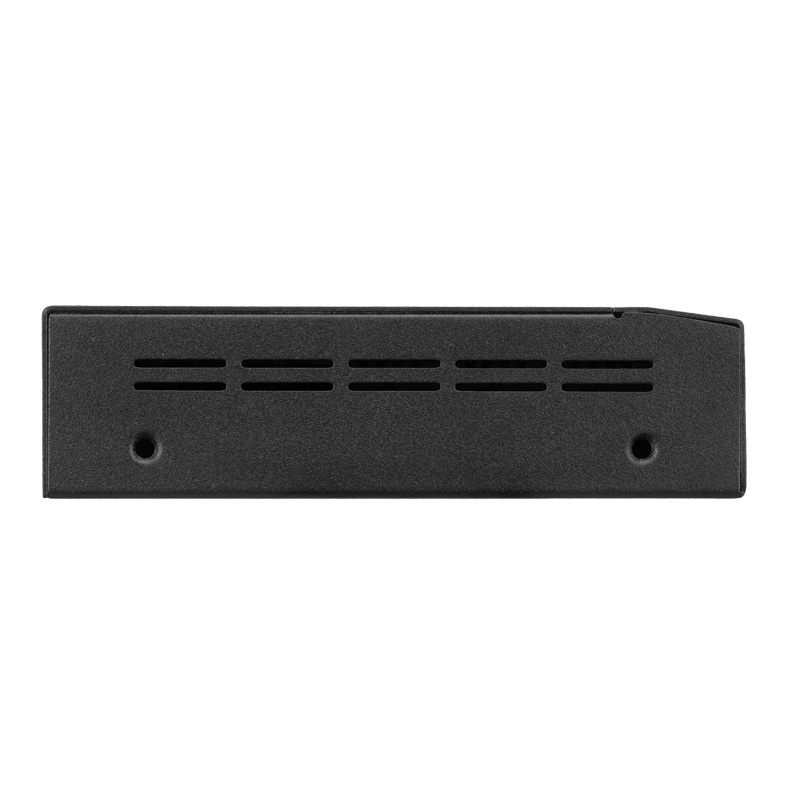

Третий уровень — металлический корпус и продуманная изоляция
В отличие от пластиковых решений, RL-SW8P2.SE заключен в прочный металлический корпус. Он выполняет три функции: радиатор (отводит тепло от чипов), экран (защищает от наводок) и броня (выдерживает механические воздействия).

Дополнительная защита — пластиковые установочные ушки в комплекте. При монтаже на металлическую поверхность они исключают гальваническую связь корпуса с основанием, предотвращая паразитные контуры заземления и дополнительно изолируя коммутатор. Мелочь? Но именно такие детали отличают продуманный инструмент.

Коротко:
✔ Грозозащита 6 кВ — выдерживает удары молнии.
✔ Перенапряжение 8 кВ — защита от скачков в сети.
✔ Электростатика 8 кВ — безопасный монтаж.
✔ Защита от КЗ за 62,5 мс — никаких выгоревших портов (аппаратно, без участия процессора).
✔ Металлический корпус + пластиковые ушки — теплоотвод, экран, изоляция от поверхности.

RL-SW8P2.SE — это надежность, подтвержденная цифрами и инженерными решениями.
