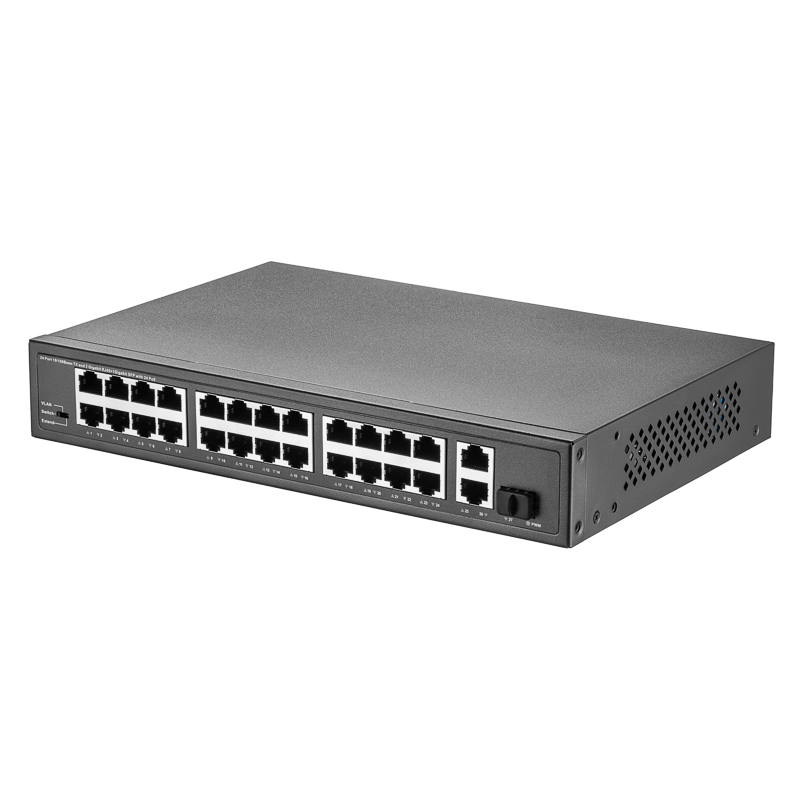

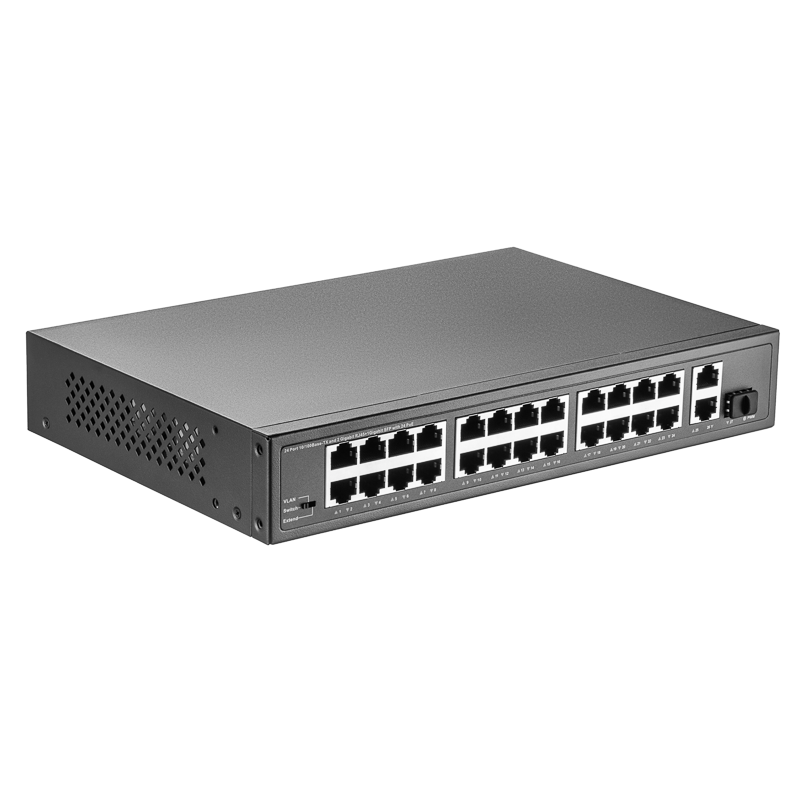

24-портовый POE коммутатор с 2+1 Uplink 1000 Мбит/с RL-SW24P2S1.ZE

ГИБРИДНАЯ АРХИТЕКТУРА: АППАРАТНОЕ СОВЕРШЕНСТВО ПРОТИВ ПРОГРАММНЫХ КОМПРОМИССОВ

Модель RL-SW24P2S1.ZE предназначена для объектов, где требуется подключение до 24 PoE-устройств: склады, логистические центры, офисные здания, парковки, жилые комплексы, ТСЖ/УК. Устройство создано с учетом жестких требований рынка безопасности, где надежность и предсказуемость работы оборудования являются обязательными условиями.

Гибридная архитектура: лучшее от двух миров
В основе коммутатора — уникальное сочетание: коммутационный процессор Realtek (признанный лидер в сетевых технологиях) и специализированный PoE/PSE-контроллер Toll-semi. Если Realtek отвечает за безупречную передачу данных, то Toll-semi — это узкоспециализированный эксперт по питанию, который занимается только одной задачей: безопасной и эффективной подачей электроэнергии на камеры. Чипы Toll-semi проходят сертификацию Sifos (отраслевой стандарт качества PoE) , работают в расширенном температурном диапазоне -40°C до +85°C и оснащены аппаратной защитой от КЗ, перегрузок и DC Disconnect . В отличие от MCU-решений, где питанием управляет «софт» на дешевом процессоре, Toll-semi работает аппаратно — быстро, предсказуемо и без сбоев.

Аппаратный PoE Handshake
Коммутатор реализует полноценный протокол взаимодействия с устройством:

1. Детекция — проверка «свой-чужой». Подается безопасное низкое напряжение (2,8–10 В, ток менее 5 мА). Чип ищет сигнатурный резистор 25 кОм. Нет резистора — питание не подается никогда. В отличие от MCU, где на контактах постоянно дежурит опасное напряжение, RL-SW24P2S1.ZE абсолютно безопасен на этапе монтажа.

2. Классификация — запрос энергетического паспорта. Устройство указывает свой класс мощности (до 30 Вт по IEEE 802.3af/at). Чипы Toll-semi поддерживают Class 4 (PoE+) с запасом до 50 Вт .

3. Динамическое управление — умная экономия бюджета. Через протокол LLDP камера может сообщить текущие потребности, и коммутатор мгновенно перераспределяет питание без сбросов.

Итог: RL-SW24P2S1.ZE — это гибридная архитектура, где Realtek отвечает за сеть, а Toll-semi— за питание. Два специалиста вместо одного универсала. Надёжный, не требующий настройки (plug-and-play) инструмент для профессионального видеонаблюдения, где важна стабильность, масштабируемость и защита инвестиций.

СБАЛАНСИРОВАННЫЙ БЮДЖЕТ ПИТАНИЯ: ДО 250 ВТ С УМНЫМ РАСПРЕДЕЛЕНИЕМ

Суммарная мощность блока питания — фундамент энергоснабжения ваших устройств. RL-SW24P2S1.ZE оснащен встроенным блоком питания на 250 Вт, который обеспечивает энергоснабжение для 24 устройств с интеллектуальным распределением энергии. Продуманная компоновка корпуса исключает перегрев основной платы — силовые компоненты не влияют на температурный режим чипов.

Каждый из 24 портов поддерживает стандарты IEEE 802.3af/at (PoE/PoE+) и способен выдать до 30 Вт. Этого достаточно для любых современных устройств: камер с ИК-подсветкой, PTZ-камер, точек доступа и IP-телефонов.

Почему 250 Вт — это разумный выбор?
Важно понимать реальное энергопотребление оборудования. Типовая IP-камера с ИК-подсветкой потребляет 5–10 Вт днем и до 12–15 Вт ночью. PTZ-камеры требуют питания только при активном движении или обогреве. Точки доступа Wi-Fi в среднем потребляют 5–8 Вт.

Реальные сценарии использования с бюджетом 250 Вт:

• Периметр из 24 камер с ИК-подсветкой – двадцать четыре камеры (по ~10 Вт) суммарно потребляют около 240 Вт. Идеально для крупных складов, логистических центров или производственных объектов.

• Смешанный объект – четыре PTZ-камеры (по 25 Вт) + шестнадцать уличных камер с ИК (по 8 Вт) + четыре точки доступа (по 5 Вт). Суммарная нагрузка около 240–248 Вт – стабильная работа с минимальным запасом.

• Wi-Fi покрытие + видеонаблюдение – шестнадцать камер (по 8 Вт) + восемь точек доступа (по 7 Вт). Итого около 184 Вт, значительный резерв для пиковых нагрузок.

Динамическое управление питанием

RL-SW24P2S1.ZE не просто суммирует паспортные мощности, а в реальном времени перераспределяет энергию между портами. Это позволяет эффективно использовать доступный бюджет и гарантирует стабильность даже при кратковременных пиках (включение ИК-подсветки, зумирование).

Для каких задач подходит 250 Вт?
Бюджета достаточно для подавляющего большинства объектов с 24 портами. Если ваш проект требует одновременного питания всех 24 портов PTZ-камерами с постоянным обогревом (по 25–30 Вт каждая), потребуется суммарно 600–720 Вт, что выходит за рамки стандартных PoE-бюджетов и решается другими типами оборудования. Для всех реальных сценариев смешанной нагрузки 250 Вт — оптимальное решение без переплаты.

Коротко о главном:

✔ До 30 Вт на порт – поддержка любых PoE-устройств: камер, PTZ, точек доступа, IP-телефонов.
✔ 250 Вт встроенного питания – достаточно для 24 камер с ИК или смешанных конфигураций.
✔ Динамическое управление – энергия распределяется туда, где нужна в данный момент.
✔ Разумный баланс – вы платите только за реально необходимую мощность.

RL-SW24P2S1.ZE – это надежное и экономичное решение для крупных объектов, где важна стабильность и эффективное использование ресурсов без избыточности.

ГИГАБИТНЫЕ UPLINK-ПОРТЫ С ПОДДЕРЖКОЙ SFP

При построении системы видеонаблюдения с 24 и более камерами критически важно грамотно организовать сеть: все камеры должны видеть регистратор, а регистратор — иметь выход в интернет. На крупных объектах (распределенные склады, кампусы, промышленные зоны) добавляется задача объединения удаленных корпусов, где расстояние превышает 100 метров и витая пара неприменима.

Обычный коммутатор с одним uplink-портом заставляет выбирать между подключением к NVR, роутеру и магистралью. Компромисс ведет либо к остановке записи при сбое роутера, либо к отсутствию удаленного доступа, либо к усложнению схемы дополнительными свитчами.

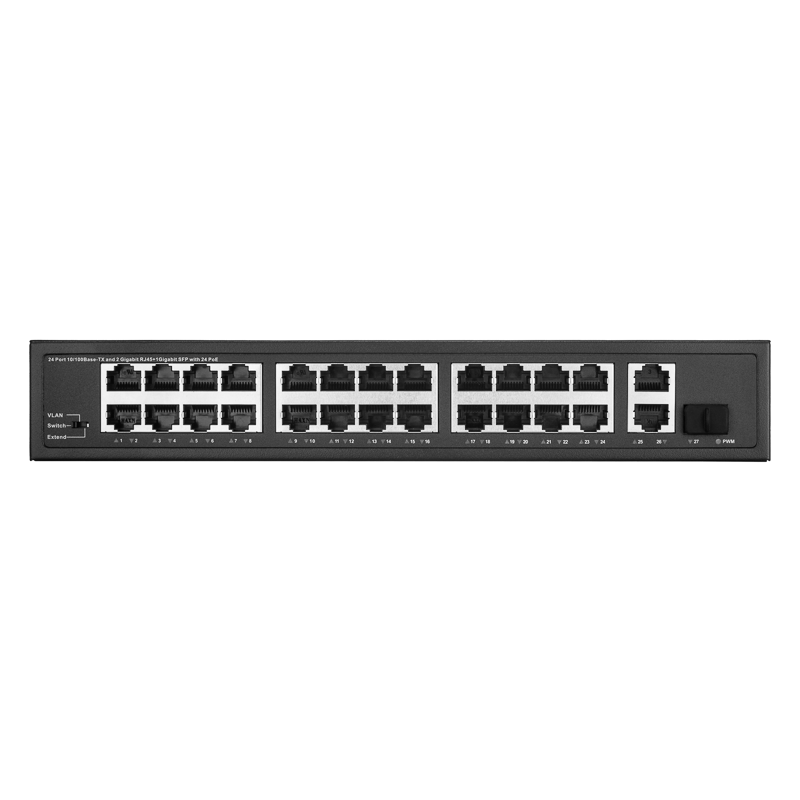

RL-SW24P2S1.ZE решает все задачи аппаратно — в нем предусмотрено три независимых гигабитных Uplink-порта: два RJ45 и один SFP.

Как это работает:
• 24 PoE-порта занимают камеры и другие устройства.
• Первый RJ45 — к видеорегистратору (NVR).
• Второй RJ45 — к роутеру или для каскадирования (до 5–6 коммутаторов в цепи).
• SFP-порт — для связи с удаленным объектом по оптоволокну до 20 км или резервирования канала.

Главное преимущество — независимость локальной сети: даже при зависании роутера запись на NVR продолжается. Гигабитная скорость гарантирует передачу видео со всех 24 камер без потерь, а оптика исключает помехи на дальних линиях.

Коротко:
✔ Три независимых uplink (2×RJ45 + 1×SFP) — регистратор, роутер и оптика одновременно.
✔ Локальная сеть не зависит от внешнего интернета — запись продолжается даже при сбоях роутера.
✔ Гигабитная скорость — без потерь при передаче видео с 24 камер.
✔ Оптоволоконный интерфейс для связи на расстояния до 20 км.

PLUG AND PLAY ДЛЯ ВИДЕОНАБЛЮДЕНИЯ БЕЗ МОРОКИ

В малых системах видеонаблюдения сеть строится по принципу одноранговой (peer-to-peer). Камеры общаются напрямую с регистратором, а регистратор выходит в интернет через роутер. Никаких сложных маршрутов, виртуальных сетей (VLAN) и приоритезации трафика здесь не требуется. Более того, система безопасности должна быть максимально автономной и не зависеть от корпоративной IT-инфраструктуры. Именно поэтому коммутаторы для таких задач делают неуправляемыми (то есть без управления через веб интерфейс)— они работают по принципу Plug-and-Play.

Достаточно подключить камеры к PoE-портам, а регистратор и роутер — к Uplink-портам. На этом всё.

Минимум настроек — максимум стабильности

Управляемые коммутаторы хороши в офисных сетях, где нужно разграничивать доступ или настраивать приоритеты для VoIP. В системе видеонаблюдения это лишнее. Зачем вам веб-интерфейс, в который вы зайдёте один раз при установке и больше никогда не откроете?

RL-SW24P2S1.ZE работает по принципу «воткнул и забыл». Камеры получают питание и связь автоматически, регистратор их видит, интернет работает. Детекцию устройств, защиту от перегрузок, распределение бюджета коммутатор берёт на себя.

Для кого это важно

Для монтажников, которые не хотят настраивать каждый объект часами. Для владельцев магазинов и частных домов, которые просто хотят, чтобы камеры работали. Часто вы заходите в настройки домашнего роутера? Здесь так же.

Надёжность без посредников

В неуправляемом коммутаторе нечему ломаться программно. Нет прошивки, которая слетит, нет веб-сервера, который зависнет. Только аппаратная логика. Система будет работать годами без вмешательства.

Коротко:
✔ Никаких настроек — включил и работает
✔ Идеально для типовых объектов — камеры, регистратор, интернет
✔ Не требует специальных знаний
✔ Максимальная надёжность — нечему зависать

RL-SW24P2S1.ZE  для тех, кто не хочет быть сисадмином. Просто подключите и занимайтесь своими делами.

3 ФУНКЦИИ, НОЛЬ ПРОБЛЕМ: АППАРАТНЫЙ ИНТЕЛЛЕКТ

Универсальные телекоммуникационные коммутаторы часто не учитывают специфику работы с камерами. Redline RL-SW24P2S1.ZE ориентирован на построение сетей видеонаблюдения, сохраняя статус неуправляемого, оснащён тремя аппаратными функциями, которые активируются микро‑переключателем на корпусе. Никакого ПО, никаких настроек – просто выбрали нужный режим и забыли.

CCTV – связь на 250 метров без удлинителей
Стандартный Ethernet кабель ограничен 100 метрами. Режим CCTV, реализованный в PHY‑чипе Realtek, снижает скорость до 10 Мбит/с (для видеопотока этого достаточно) и увеличивает дальность подключения до 250 метров. Включили DIP‑переключатель – и можете монтировать камеру там, где раньше требовался промежуточный коммутатор или удлинитель.

Одновременно с включением режима CCTV активируется и режим POE watchdog

PoE watchdog– аппаратный контроль состояния для каждой камеры
IP‑камеры иногда зависают- такова реальность. В RL-SW24P2S1.ZE функция PoE watchdog построена на встроенном механизме Keep Alive чипа Realtek. Камера постоянно отправляет служебные импульсы MPS (Maintain Power Signature), подтверждая, что она жива.

Чип Realtek выдерживает технологическую паузу 300–400 миллисекунд, чтобы убедиться, что пропадание сигнала Keep Alive (MPS) не связано с кратковременным сетевым сбоем или помехой.

Только если камера не отвечает дольше этого порога, коммутатор фиксирует зависание и инициирует перезапуск: снимает питание и подаёт его снова. Весь цикл «обнаружение → пауза → отключение → включение» занимает менее 1 секунды.

 Всё автоматически, без участия человека и выездов на объект. Активируется отдельным переключателем.

VLAN – защита сети от несанкционированного доступа
Режим VLAN включает аппаратную изоляцию портов друг от друга. Каждый PoE‑порт видит только uplink (регистратор/роутер), но не соседние порты. Если злоумышленник подключится к свободному порту или заменит уличную камеру своим устройством, он не получит доступа к остальным камерам и внутренней сети. Заодно подавляются сетевые штормы – система становится стабильнее. В этом режиме так же активируется и POE Watchdog

Коротко:
✔ CCTV– 250 метров по витой паре (аппаратный режим PHY)
✔ PoE watchdog – автоматический перезапуск камер при зависании (watchdog на базе Keep Alive)
✔ VLAN – изоляция портов для защиты от посторонних

Все функции включаются одним микро‑переключателем на корпусе – без захода в веб‑интерфейс, без сложных манипуляций. Просто переключили под свою задачу – и коммутатор готов к работе. RL-SW24P2S1.ZE – это инструмент, заточенный под видеонаблюдение, где важны надёжность и простота.

FLEXiFIX - УСТАНОВКА В СТОЙКУ ИЛИ НА ПОЛКУ

Коммутатор RL-SW24P2S1.ZE создан для профессионального монтажа в серверных и на объектах, где оборудование должно быть надёжно закреплено. В отличие от компактных моделей, этот 24-портовый коммутатор имеет корпус высотой 1U и предлагает два варианта установки — всё необходимое уже в комплекте.

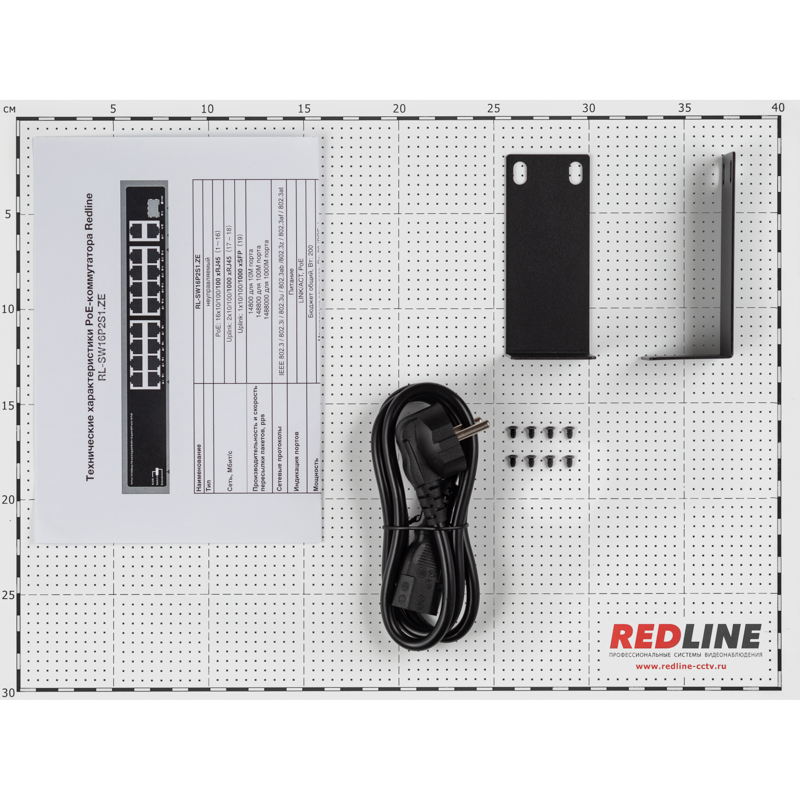

В 19-дюймовую стойку — основной сценарий для серверных, щитовых и ЦОД. Специальные монтажные ушки, входящие в комплект, позволяют жёстко зафиксировать коммутатор в профессиональной стойке за считанные минуты. Никаких дополнительных аксессуаров — просто прикрутили и забыли.

На стол или полку — для временных схем, пусконаладки или размещения в помещениях без стоек. Резиновые ножки на нижней панели обеспечивают устойчивость и защиту от скольжения. Пригодится на стройплощадке, в лаборатории или при тестировании системы перед установкой в стойку.

Главное преимущество — монтажнику не нужно думать, где взять крепления. FlexiFix покрывает оба основных сценария: строгий индустриальный монтаж в стойку и временное размещение на горизонтальной поверхности. Всё продумано, всё под рукой.

Коротко:
✔ В 19-дюймовую стойку — монтажные ушки в комплекте.
✔ На стол или полку — резиновые ножки снизу.

RL-SW24P2S1.ZE устанавливается там, где нужно, и так, как удобно. Без лишних деталей, без компромиссов.

3 УРОВНЯ ЗАЩИТЫ: НАДЕЖНОСТЬ НА УРОВНЕ ПРОМЫШЛЕННОГО ОБОРУДОВАНИЯ

Система видеонаблюдения должна работать бесперебойно в любых условиях — в жару и холод, при скачках напряжения в сети и электромагнитных помехах. RL-SW24P2S1.ZE спроектирован с запасом прочности и оснащен трехуровневой аппаратной защитой, которая гарантирует сохранность оборудования даже в экстремальных ситуациях.

Первый уровень — входное питание

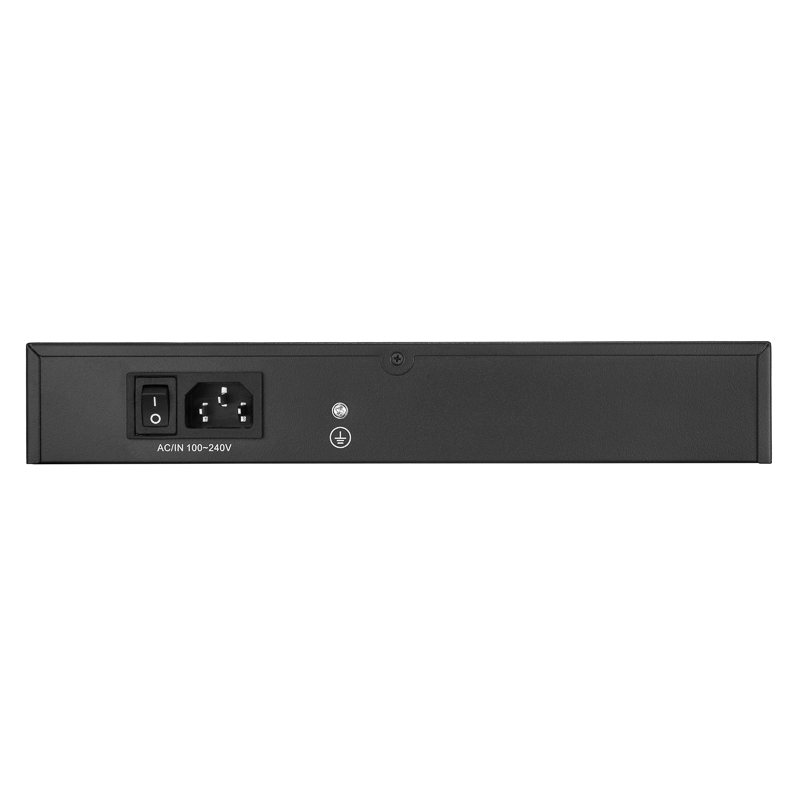

Коммутатор выдерживает импульсные перенапряжения до 8 кВ по встроенному блоку питания и грозовые разряды до 6 кВ на сетевых интерфейсах. Это значит, что даже при близком ударе молнии или мощных помехах в электросети электроника останется целой.

Второй уровень — защита портов
Все порты устойчивы к электростатическим разрядам до 8 кВ — монтажники могут не бояться статики при подключении кабелей.

Защита от короткого замыкания реализована аппаратно в PoE/PSE-контроллере Toll-semi. В чип встроены независимые схемы мониторинга тока и напряжения для каждого порта — они работают на физическом уровне, без участия программ или процессора . Как только ток превышает порог КЗ, аппаратный компаратор внутри чипа мгновенно дает команду на отключение питания порта, сохраняя дорогостоящее оборудование . Никаких выгоревших портов и оплавившихся разъемов, как в дешевых коммутаторах. Полное время срабатывания составляет эталонные 62,5 мс (обнаружение + исполнение). Это в 20 раз быстрее, чем в дешевых MCU-коммутаторах.

Третий уровень — металлический корпус и терморегуляция

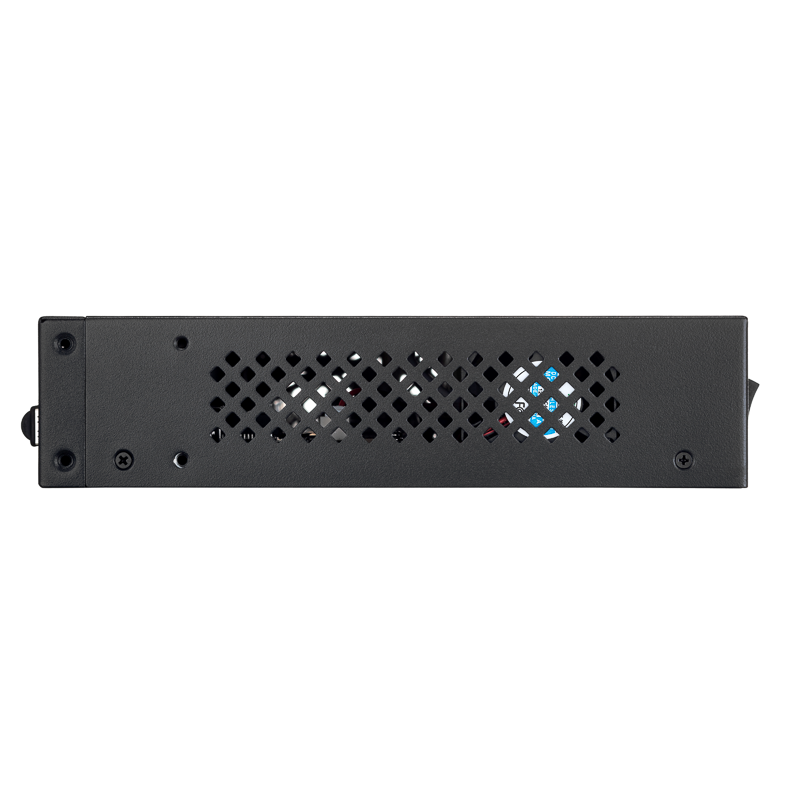

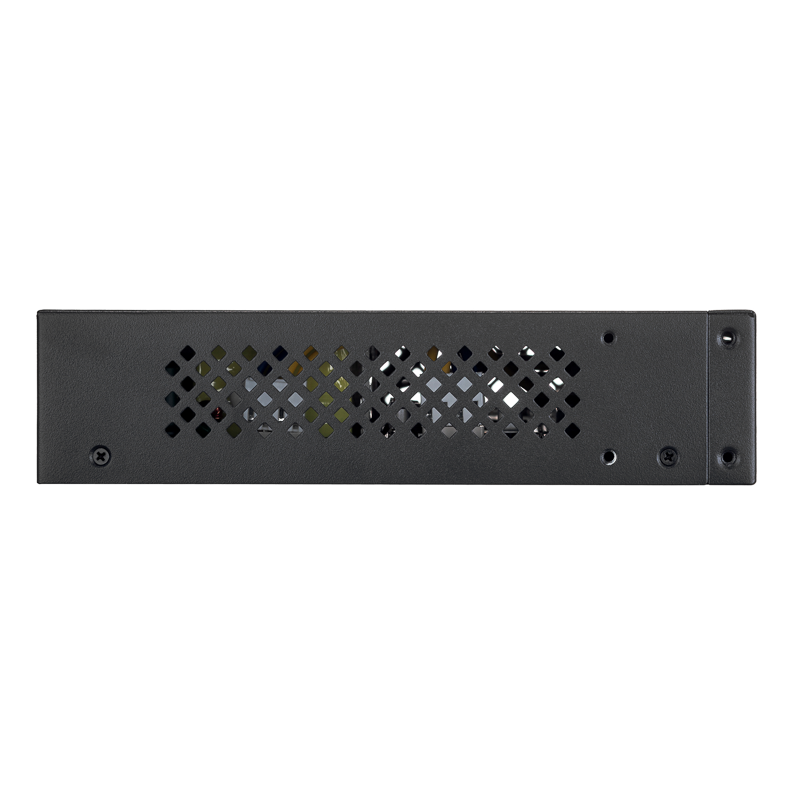

В отличие от бытовых пластиковых решений, RL-SW24P2S1.ZE заключен в прочный металлический корпус 19″ стандарта. Он выполняет три функции:
• Радиатор — эффективно отводит тепло от чипов и встроенного блока питания (компоновка исключает перегрев основной платы).
• Экран — защищает от электромагнитных наводок.
• Броня — выдерживает механические воздействия при монтаже и эксплуатации.

Чипы Toll-semi рассчитаны на работу в расширенном температурном диапазоне -40°C до +85°C и имеют встроенную защиту от перегрева (OTP) .

RL-SW24P2S1.ZE построен на гибридной архитектуре Realtek + Toll-semi с полным соблюдением стандартов и реальной аппаратной защитой, которая работает всегда, а не только на бумаге.

Коротко:
✔ Грозозащита 6 кВ — выдерживает удары молнии.
✔ Перенапряжение 8 кВ — защита от скачков в сети.
✔ Электростатика 8 кВ — безопасный монтаж.
✔ Защита от КЗ за 62,5 мс — никаких выгоревших портов (аппаратно, без участия процессора).
✔ Металлический корпус 19″ — теплоотвод, экран, механическая прочность.
✔ Toll-semi внутри — промышленный диапазон температур и встроенные защиты.

RL-SW24P2S1.ZE — это надежность, подтвержденная цифрами и инженерными решениями.
